Galería de imágenes de cosecha de aguas grises
Ejemplos que aprovechan el potencial de las aguas grises gratuitas, disponibles en cada sitio…
Funciona muy bien en verano, cuando necesitas una ducha y las plantas necesitan agua.
Para más información, consulta “Cosecha de agua de lluvia para zonas áridas y más allá” y “Rainwater Harvesting for Drylands and Beyond, Volumen 2, 2ª edición”.

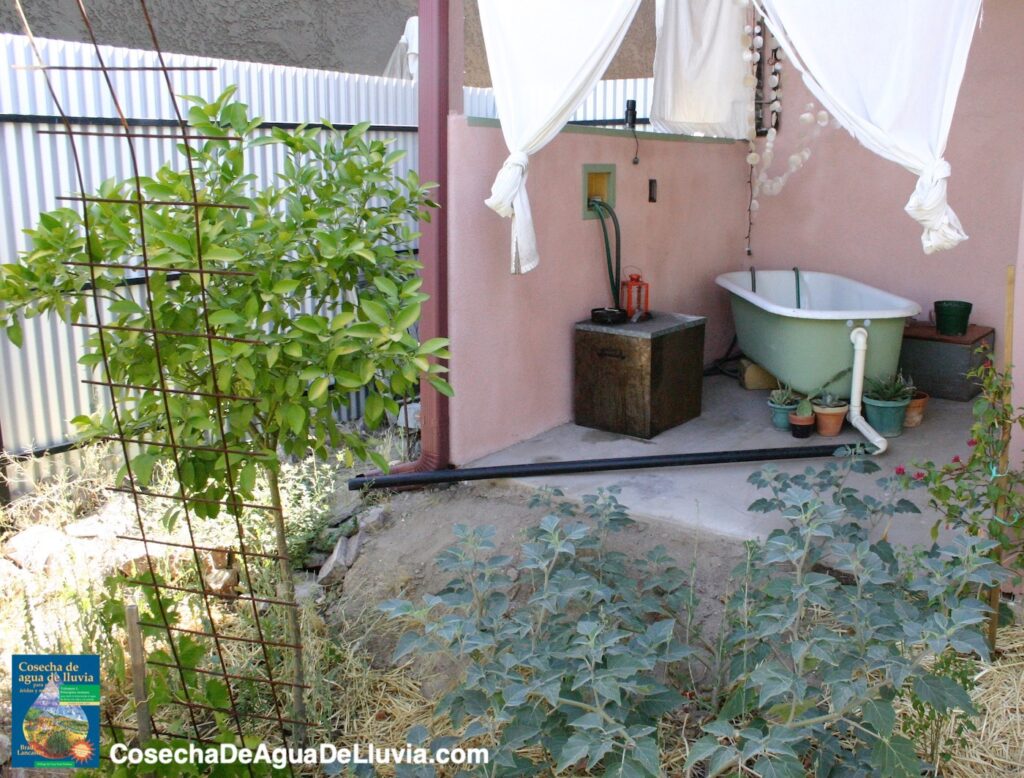

Foto: Brad Lancaster
Foto: Brad Lancaster

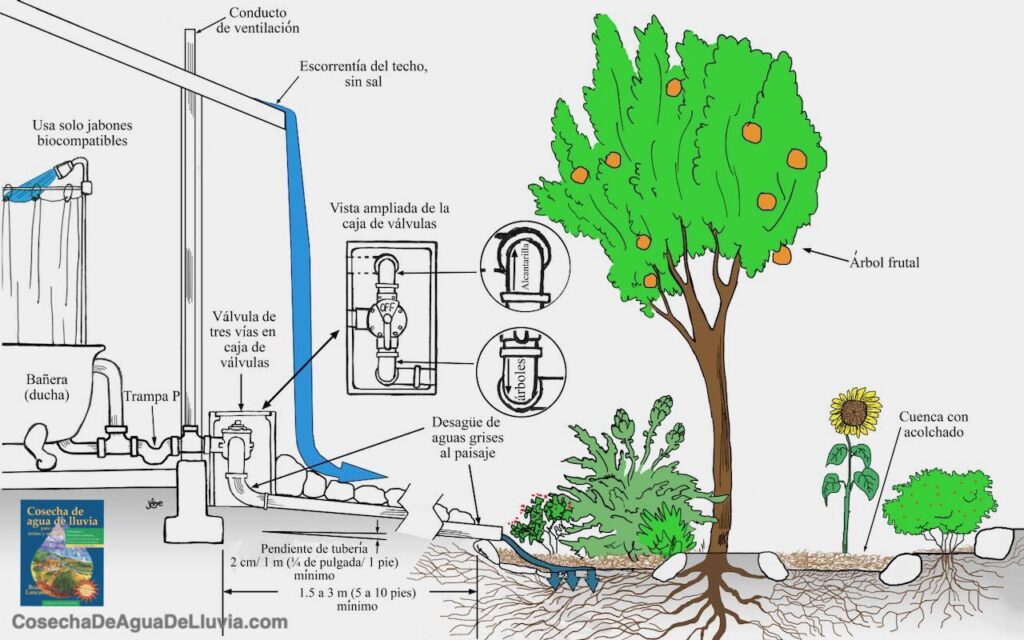

Una válvula de tres vías (aguas debajo de la trampa P y de la ventila) en una caja de válvulas permite distribuir las aguas grises al jardín o al alcantarillado.

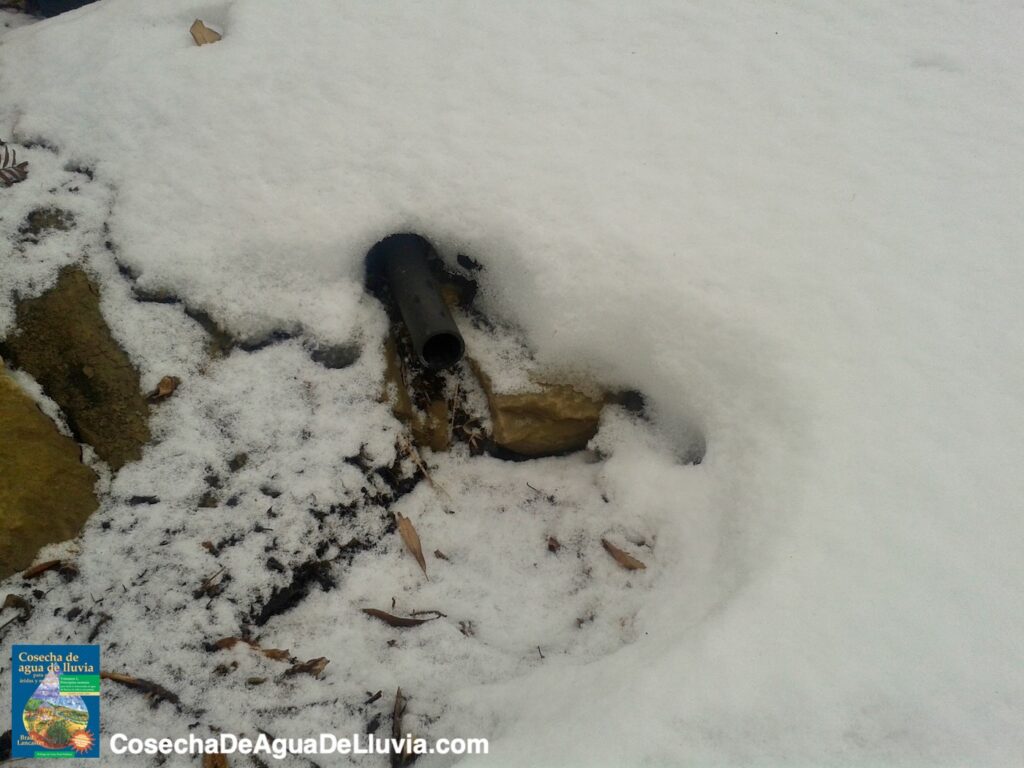

El extremo de la tubería de aguas grises descarga entre 5 y 8 cm (2-3 pulgadas) por encima del acolchado de la cuenca para evitar que las raíces crezcan hacia adentro de la tubería y que los sólidos se acumulen y la obstruyan. Las aguas grises se infiltran inmediatamente bajo la superficie del acolchado en la tierra de las cuencas de fondo plano para ser usadas por las plantas.
Ilustración: Joe Marshall
Foto: Brad Lancaster

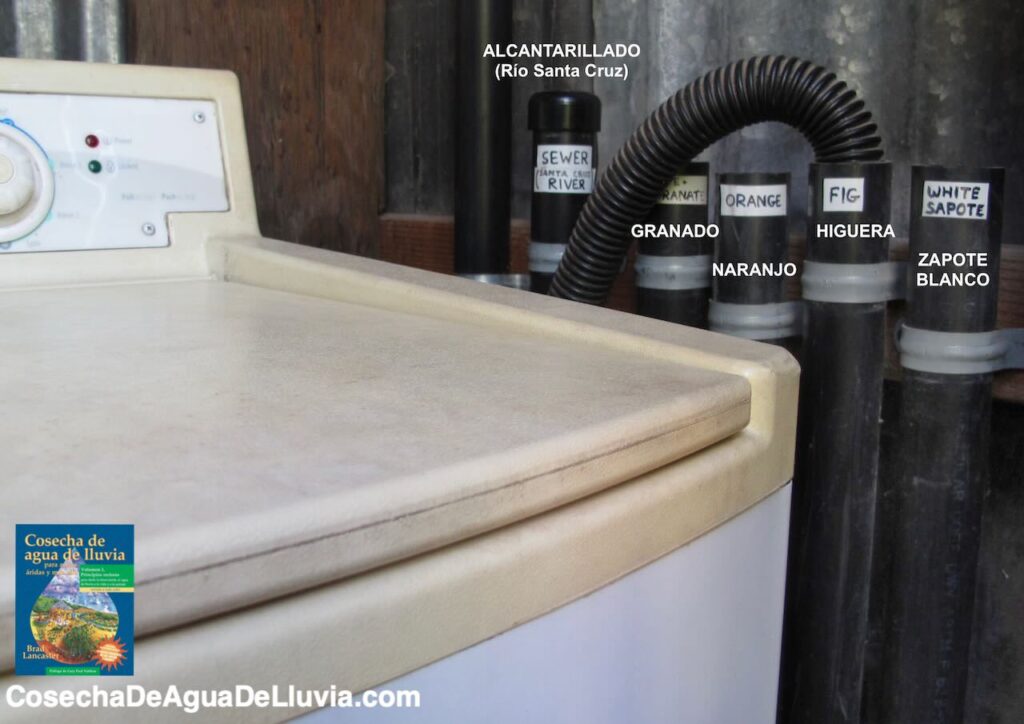

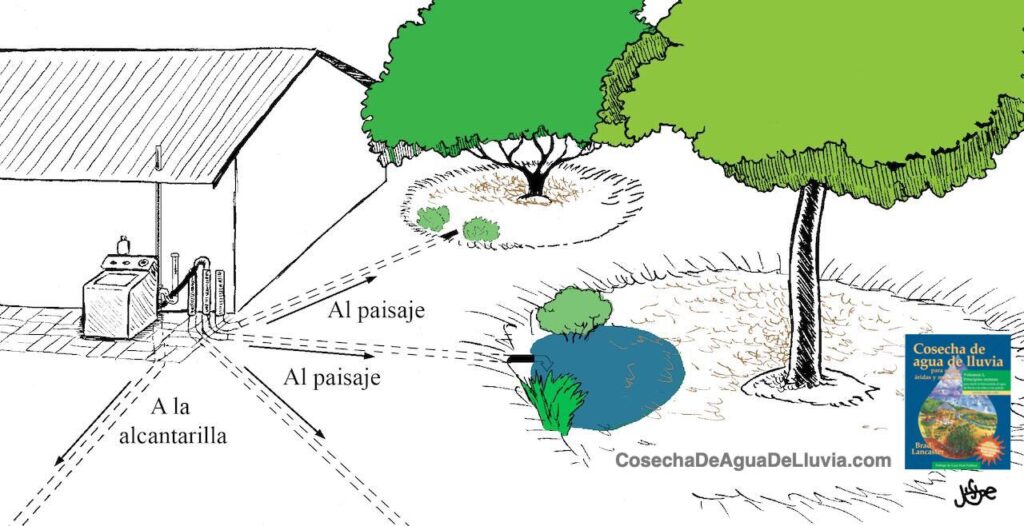

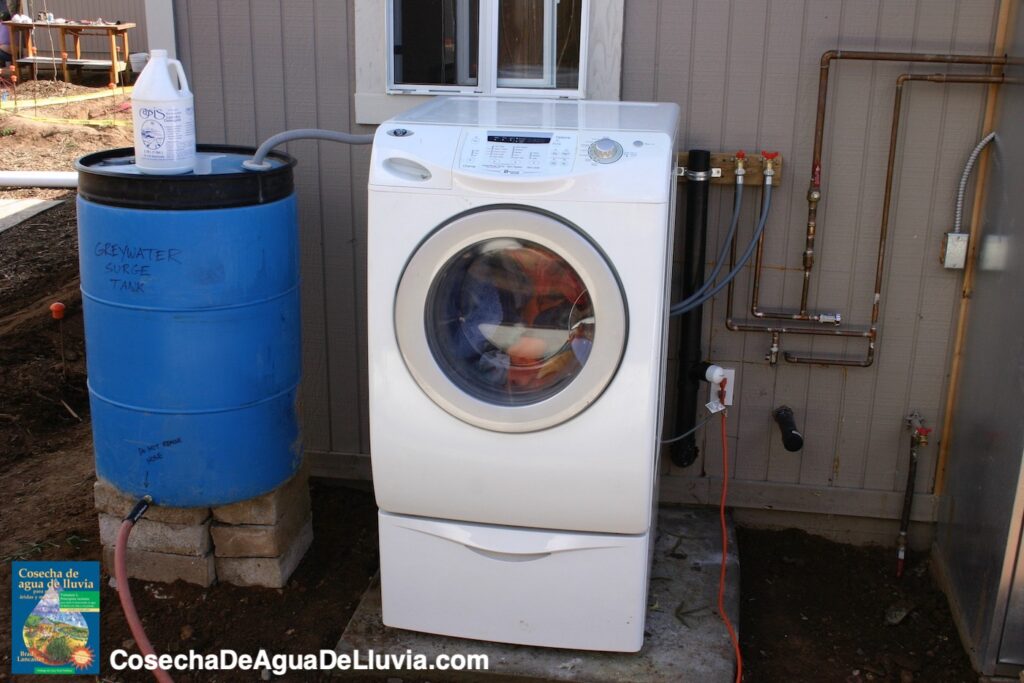

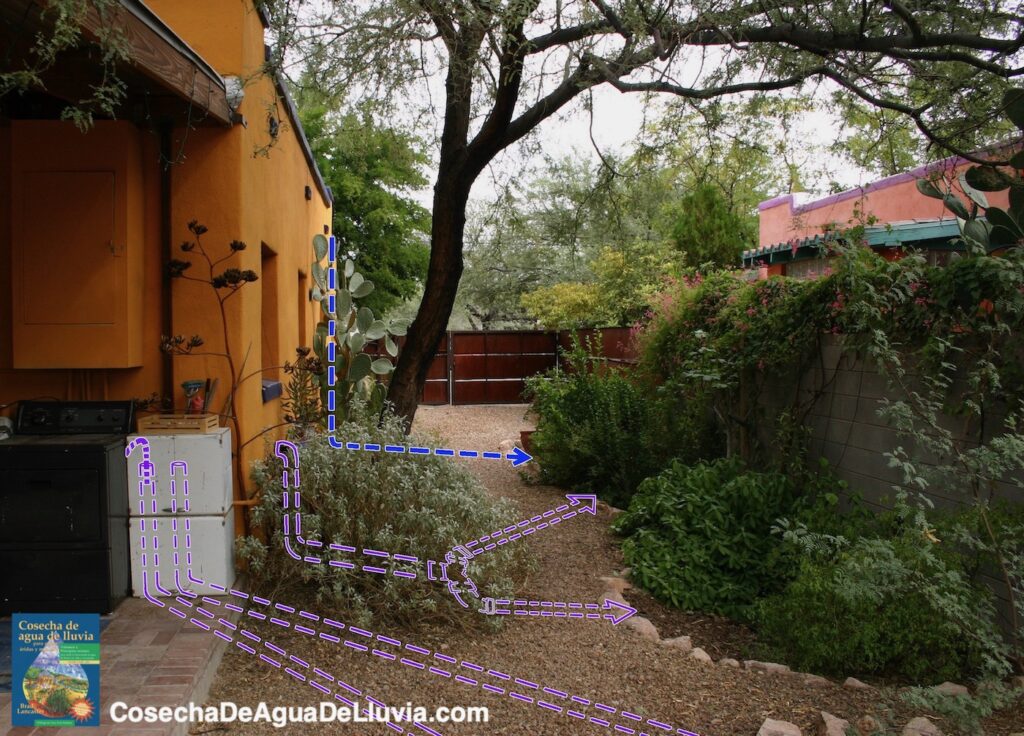

La manguera de desagüe de la lavadora se coloca en una tubería diferente con cada carga de ropa.
Nota: incluye una tubería de desagüe adicional marcada que vaya al alcantarillado (que esté tapada cuando no se use) como opción para los hogares que en ocasiones utilizan detergentes no biocompatibles o que durante algunas estaciones del año tienen suelos saturados o congelados.
Foto: Brad Lancaster
Las tuberías mantienen una pendiente mínima del 2%.
Nota: las instalaciones en exteriores no requieren trampas P ni conductos de ventilación para los desagües de aguas grises, pero sí son necesarios para los desagües de alcantarillado.
Ilustración: Joe Marshall
Si deseas más información, consulta Rainwater Harvesting for Drylands and Beyond, Volumen 2, 2.ª edición.
Foto: Brad Lancaster

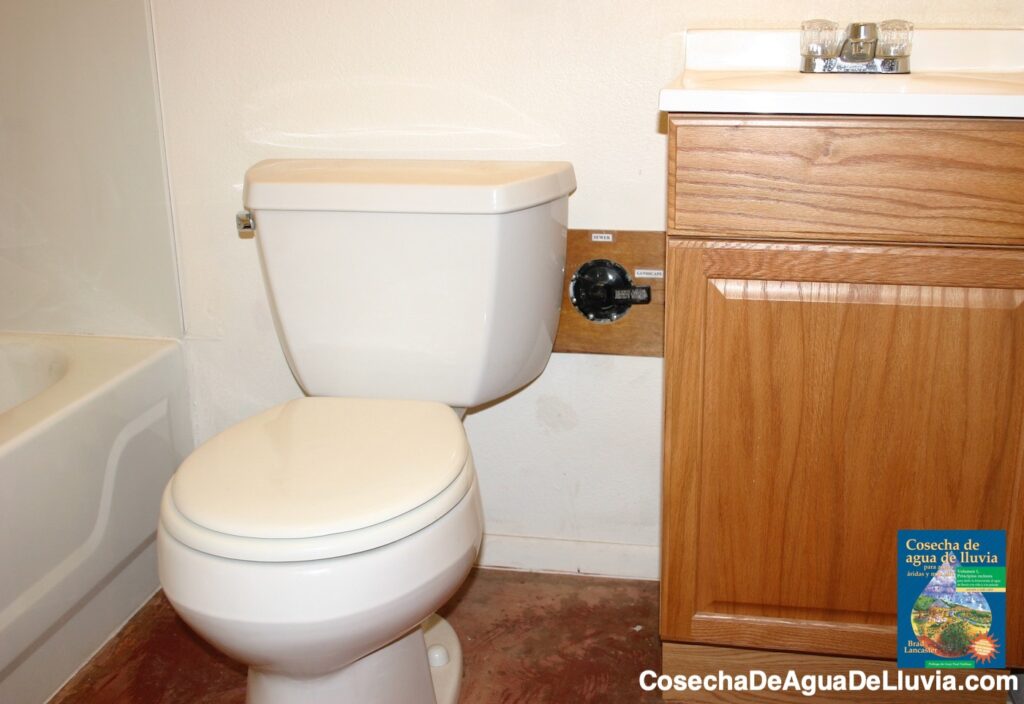

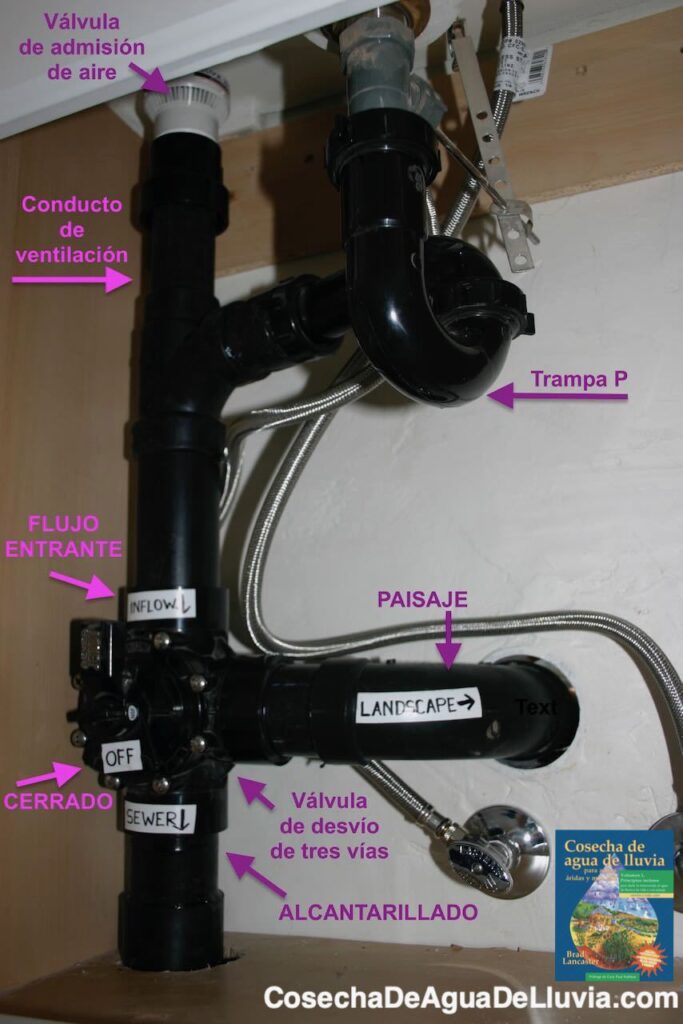

El agua de desagüe baja por el desagüe del lavabo, pasa por la trampa P, baja por la tubería vertical/conducto de ventilación hasta la válvula de tres vías.
Se recortó un poco la manija de la válvula para que quepa en el espacio.
El conducto de ventilación, con la válvula de admisión de aire encima, crea una barrera de aire para que el agua no se desvíe de la trampa P.
Foto: Brad Lancaster

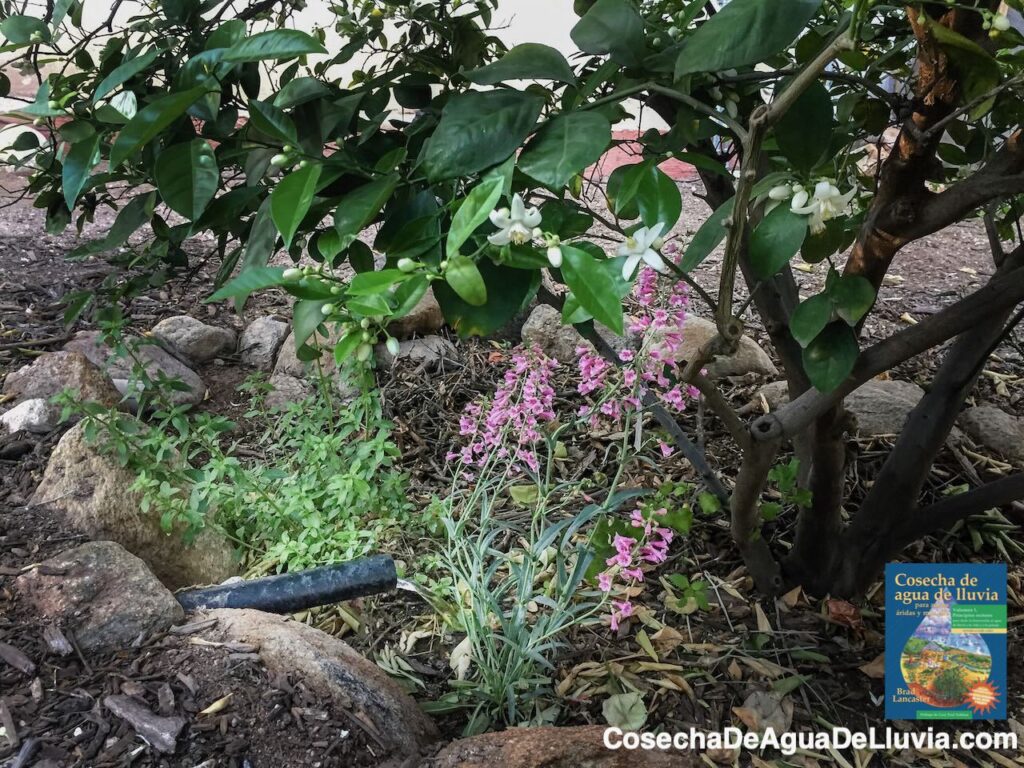

La salida de la tubería descarga a 7.6 cm (3 pulgadas) por encima de la superficie del acolchado para evitar que las raíces crezcan hacia adentro de la tubería de descarga y la obstruyan.
Las aguas grises se infiltran inmediatamente a través del acolchado hasta el suelo debajo.
Las aguas grises se esparcen en múltiples cuencas para reducir el flujo a una sola, lo que mejora aún más la infiltración. Las cuencas tienen el tamaño adecuado para contener e infiltrar el pico de aguas grises que podría descargarse en un período corto de tiempo.
Consulta Rainwater Harvesting for Drylands and Beyond, Volumen 2, 2.ª edición para ver información sobre cómo hacer todo esto.
Foto: Brad Lancaster
Debajo de los senderos elevados hay tuberías de drenaje ramificadas.
Las tuberías desembocan en cuencas acolchadas situadas más abajo.
Trabajo realizado por Eden on Earth Landscaping.
Foto: Brad Lancaster

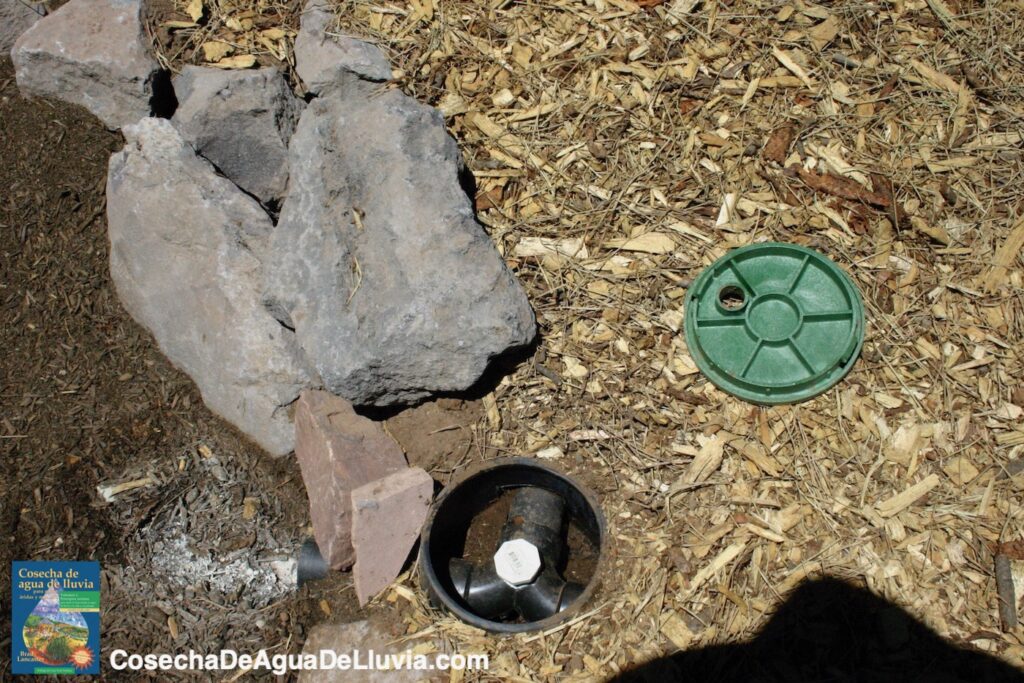

Observa cómo se instalaron las tuberías y los divisores de flujo en los senderos elevados, de modo que las aguas grises puedan descargarse más fácilmente en la cuenca acolchada que está más abajo.
Trabajo realizado por Eden on Earth Landscaping, Flagstaff (Arizona).
Foto: Brad Lancaster

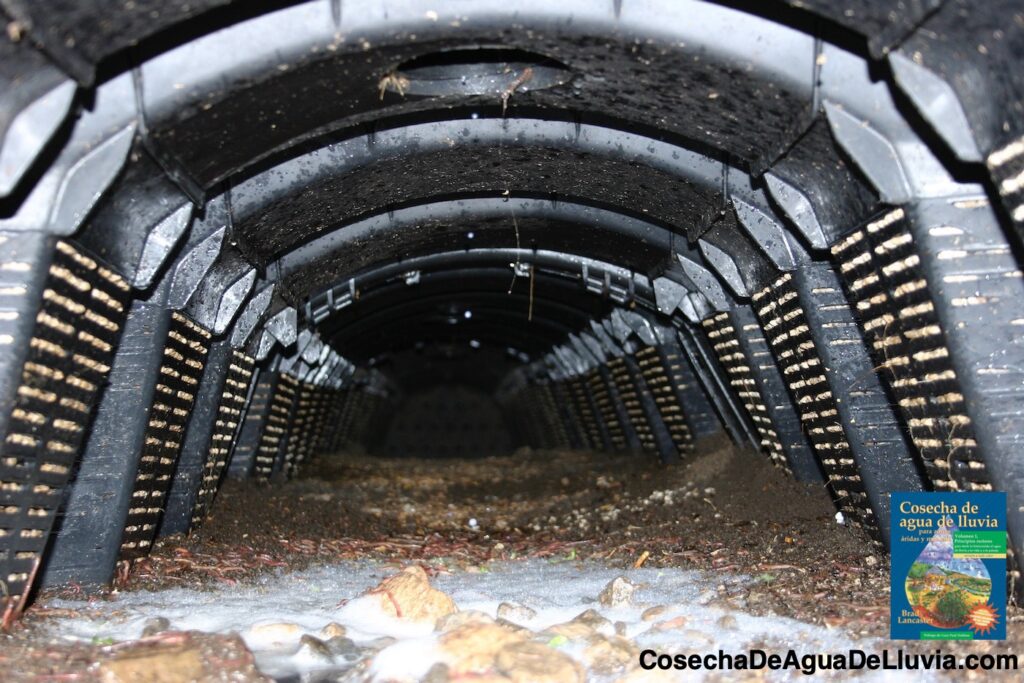

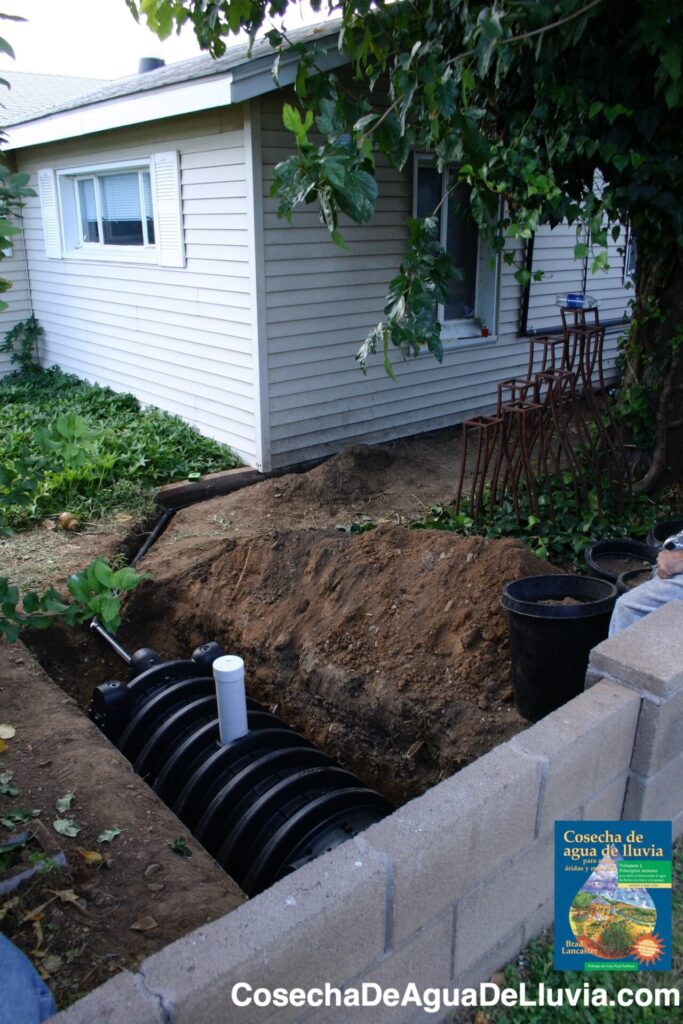

Se trata de una cámara de desagüe prefabricada de Infiltrator Systems, con el tamaño adecuado para manejar el pico de aguas grises que entra al sistema proveniente del lavabo del cuarto de baño. La velocidad de percolación del suelo es lenta por su alto contenido de arcilla. Urban Farm, Phoenix (Arizona).
Nota: Estas cámaras de infiltración también funcionan muy bien para los campos de lixiviación de los sistemas sépticos, ya que puedes sembrar árboles a un lado para aprovechar las “aguas residuales”.
Si deseas más información, consulta Rainwater Harvesting for Drylands and Beyond, Volumen 2, 2.ª edición. Foto: Brad Lancaster

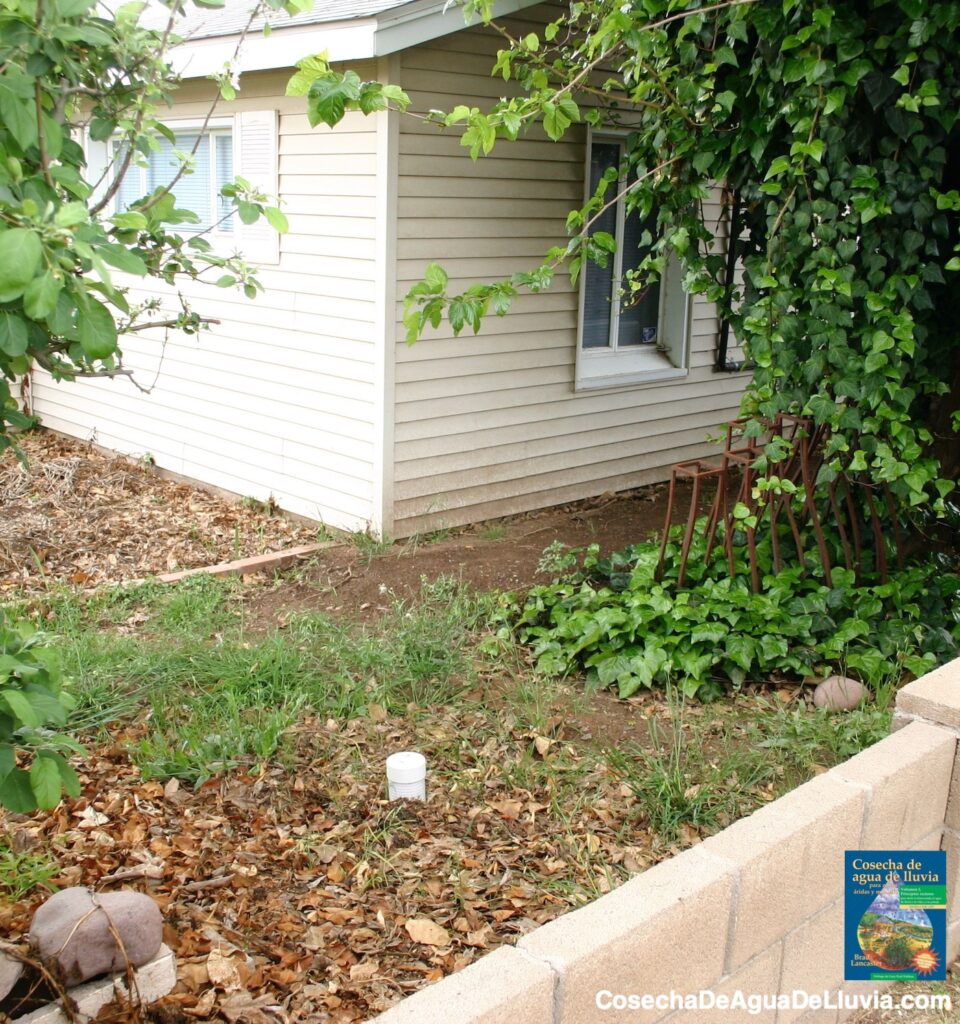

Nota: Si lo deseas, el tubo de inspección se puede esconder bajo piedras decorativas.
Para obtener más información, consulta “Rainwater Harvesting for Drylands and Beyond, Volumen 2, 2.ª edición”. Foto: Brad Lancaster
Foto: Brad Lancaster

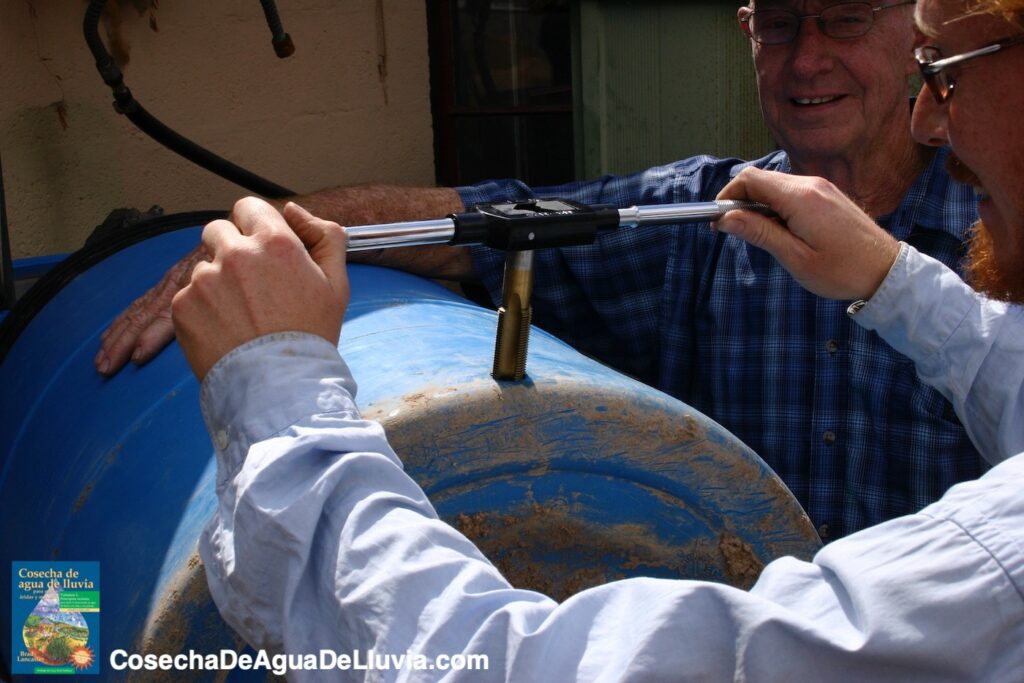

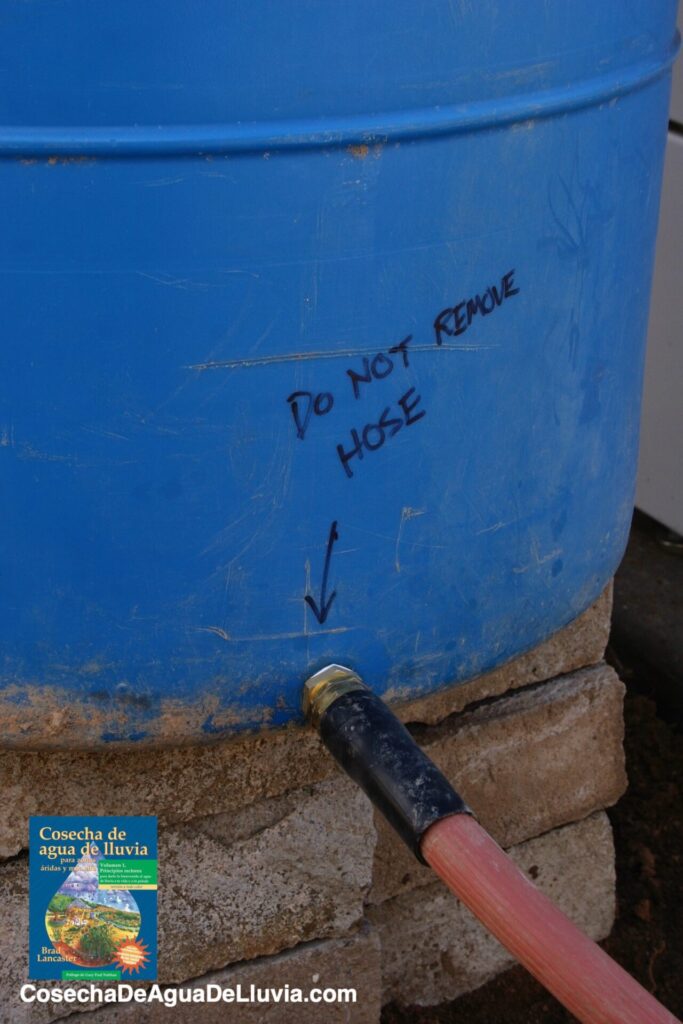

No es recomendable almacenar aguas grises en un tanque durante más de una hora, ya que empiezan a descomponerse.
El otro extremo de la manguera se mueve a diferentes plantas para regarlas con aguas grises.
Foto: Brad Lancaster
