Diagramas de la trayectoria solar

Te muestran:
• Dónde estará el sol en el cielo en cualquier momento del día a lo largo del año;

• Las horas de luz solar directa que recibirá un edificio, jardín o superficie en cualquier momento del año;

• Cómo los objetos darán sombra de forma beneficiosa o negativa a un edificio, jardín u otra superficie en diferentes fechas y/o a diferentes horas;

… todo esto se puede determinar con la ayuda del diagrama de la trayectoria del sol para la latitud más cercana a tu sitio. Consulta el apéndice 7 de la primera edición en español de Cosecha de agua de lluvia para zonas áridas y más allá, Volumen 1, donde encontrarás directrices para aplicar estos diagramas a tu sitio.

Para ver un ejemplo, consulta el diagrama de la trayectoria solar para Tucson, Arizona, Estados Unidos 32º latitud N, a continuación…

(Deplázate al final para tener acceso a diagramas similares para las siguientes latitudes (cada 4º desde 68ºN hasta 68ºS)):

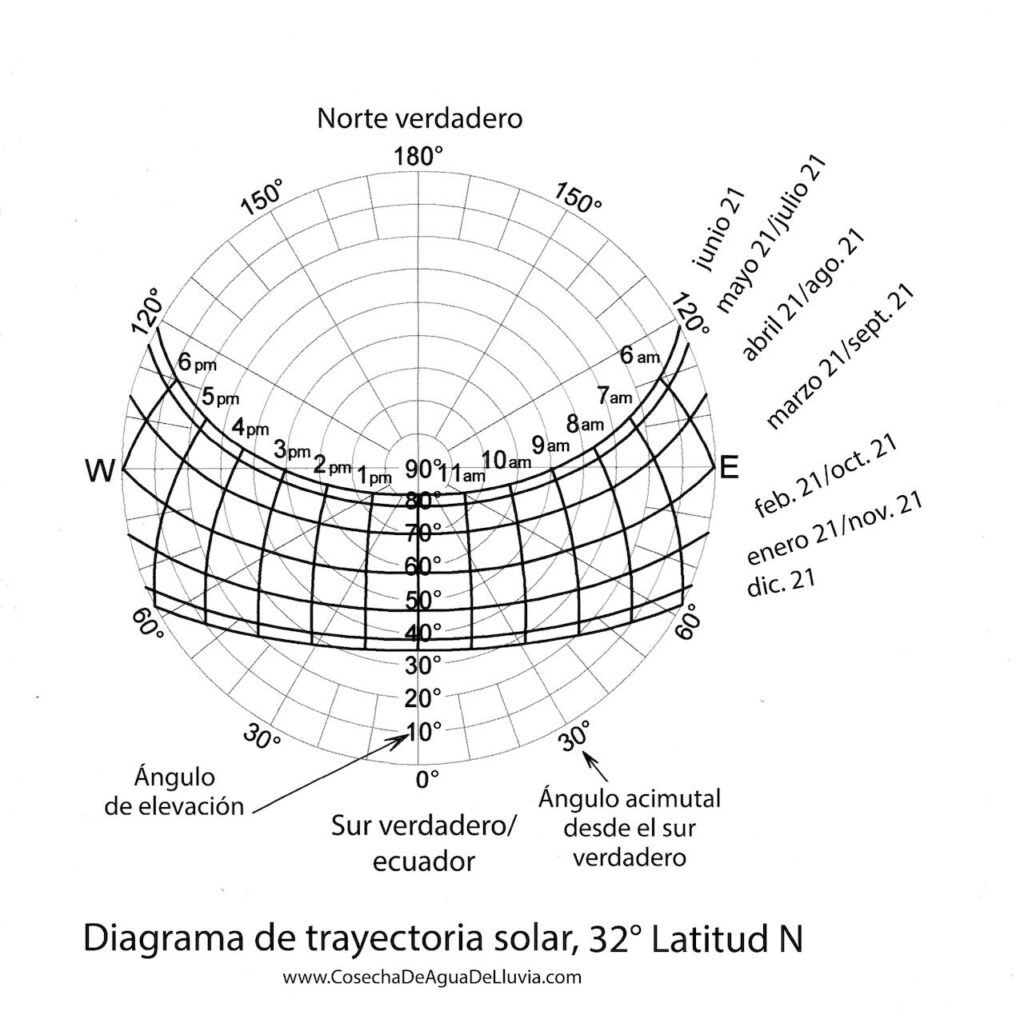

Diagrama de la trayectoria solar para Tucson, y para cualquier otra ubicación situada en 32º latitud norte o cerca de ella. Haz clic con el botón derecho del ratón o pulsa Control y haz clic en la imagen para descargar la versión de tamaño completo.

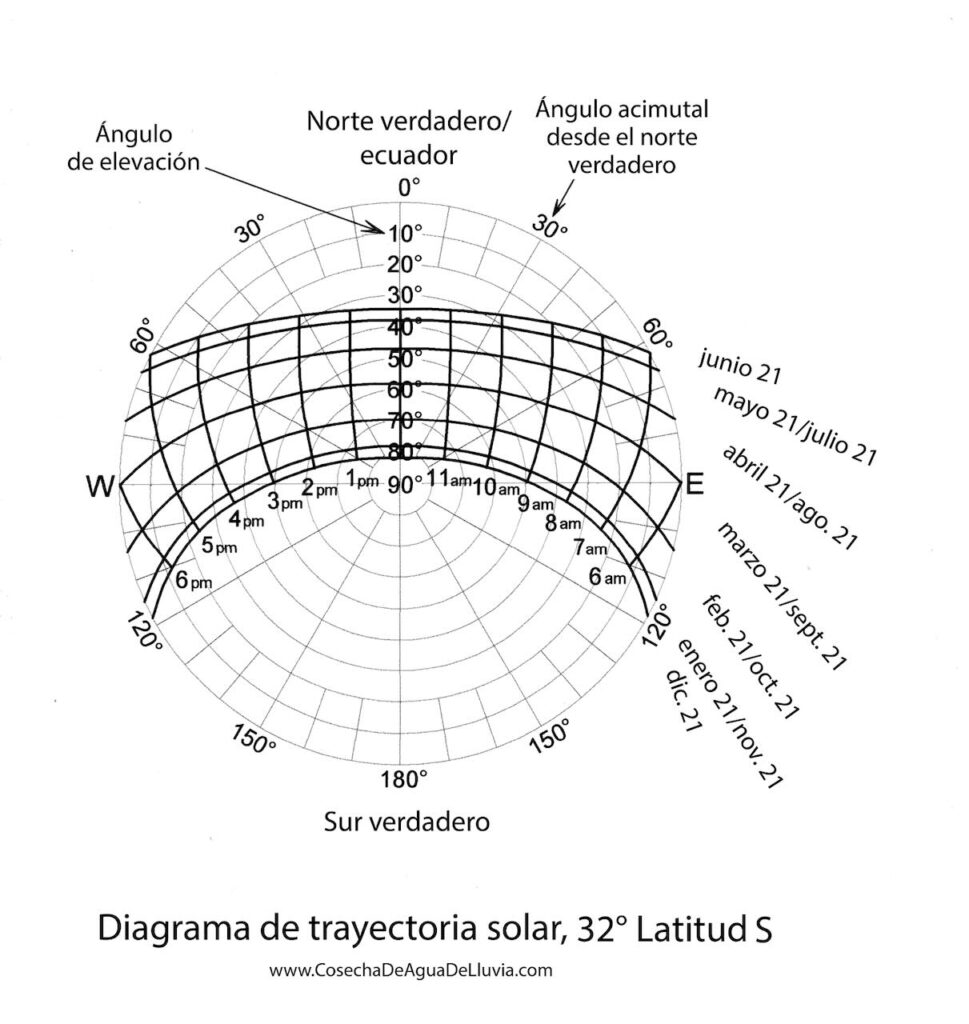

Diagrama de la trayectoria solar para 32º latitud sur.
Haz clic con el botón derecho del ratón o pulsa Control y haz clic en la imagen para descargar la versión de tamaño completo.

Cómo utilizar un diagrama de la trayectoria solar para averiguar dónde estará el sol en tu latitud a cualquier hora del día, cualquier día del año.

El apéndice 7 de Cosecha de agua de lluvia para zonas áridas y más allá, Volumen 1, incluye información más detallada e ilustraciones de uso para las latitudes norte.

A continuación verás una serie de pasos e ilustraciones detalladas para utilizar un diagrama de la trayectoria solar para 32º latitud norte.



Paso uno

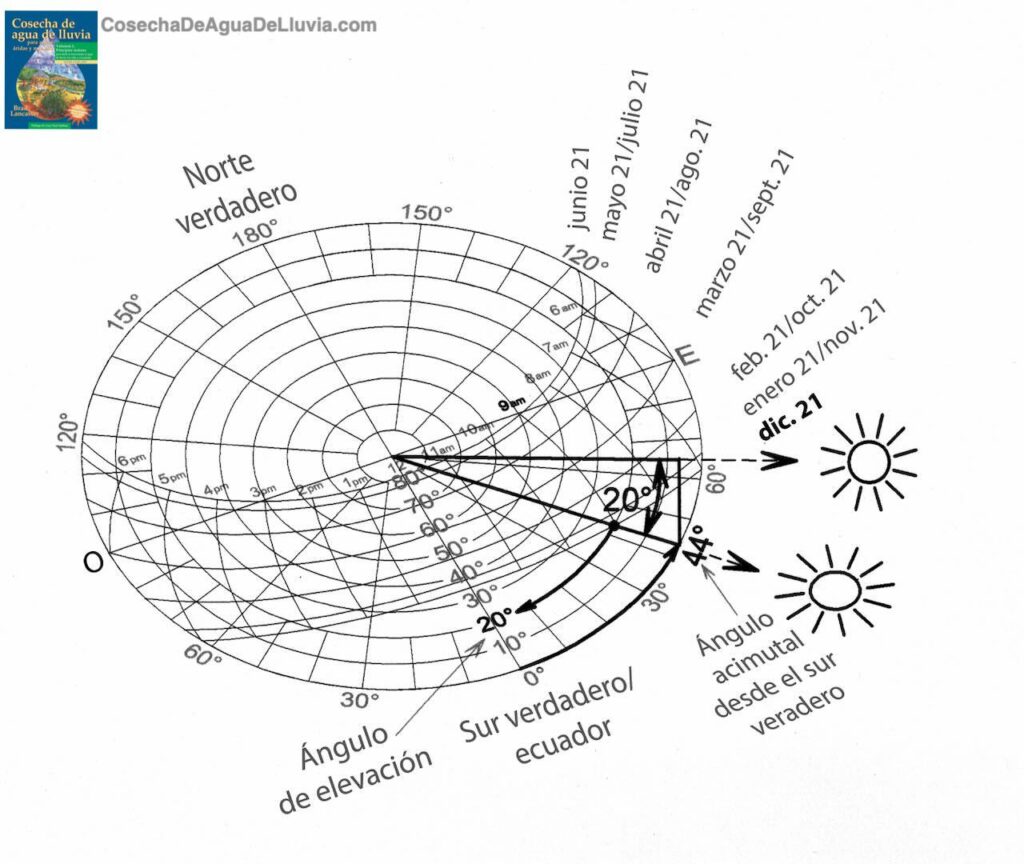

Figura 1. Usa el diagrama de la trayectoria solar que más se aproxime a tu latitud (en este caso, 32º latitud norte). Busca la línea que representa la trayectoria solar para la fecha que deseas (en este caso, el 21 de diciembre, solsticio de invierno en el hemisferio norte); la línea que representa la trayectoria solar en esta fecha está resaltada en negrita. A continuación, busca la hora que te interesa (en este caso, las 9 am) y observa dónde se cruzan las líneas que corresponden a esta hora (línea punteada en negrita) y a la fecha del 21 de diciembre (línea continua en negrita); esa ubicación está marcada aquí con un punto en negrita.

Paso dos

Figura 2. Ahora, busca el ángulo de altitud del sol (fig. 3) y el ángulo acimutal (fig. 4) para las 9 am del 21 de diciembre a 32º latitud norte. Empezando desde el centro del círculo, traza una línea que pase por el punto de intersección de las líneas “9 am” y “21 de diciembre”; continúa la línea más allá del círculo más externo del diagrama de la trayectoria solar. Esto te mostrará que a las 9 am del 21 de diciembre, el sol estará a 44º (ángulo acimutal) al oeste del norte verdadero.
Por último, vuelve a ver el punto que indica la intersección de la fecha y la hora; observa que se encuentra en el círculo concéntrico de 20º (que representa el ángulo de altitud), lo que significa que el 21 de diciembre a las 9 am el sol estará a 20º por encima del horizonte.
Figura 3. Ángulo de altitud del sol: 20º por encima el horizonte a las 9 am del 21 de diciembre a 32º latitud norte.

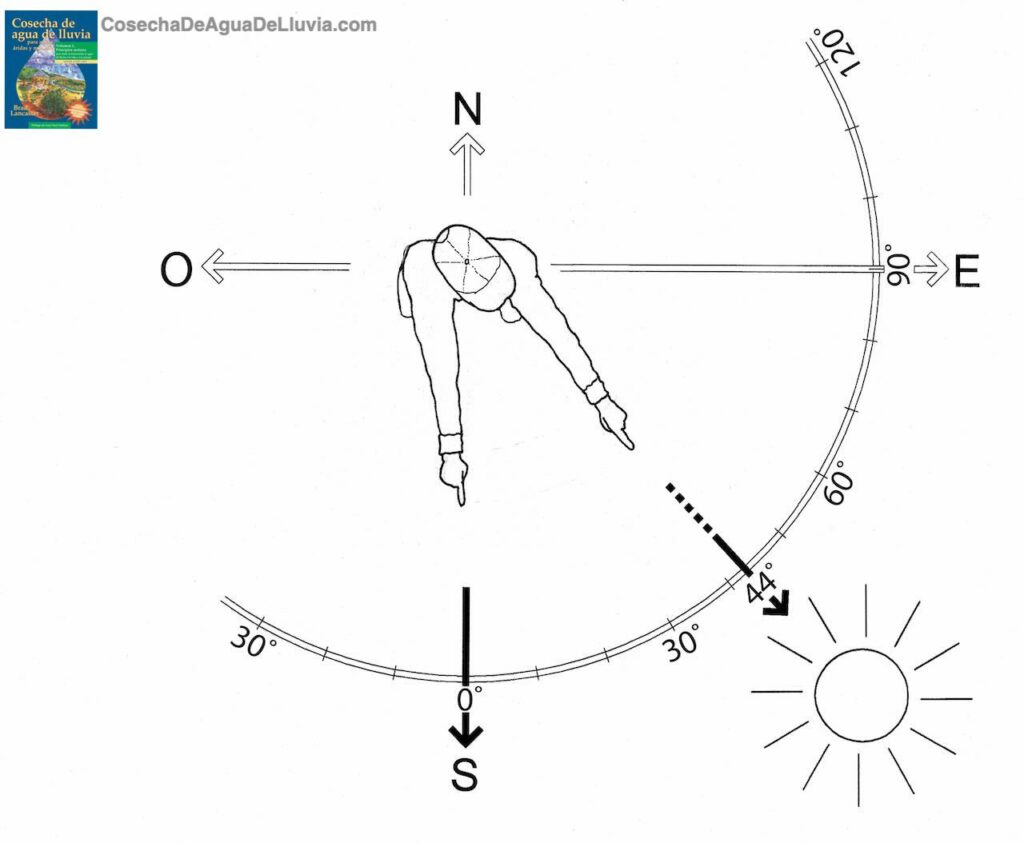

Figura 4. Ángulo acimutal del sol: 44º al este del sur verdadero a las 9 am el 21 de diciembre a 32º latitud norte.

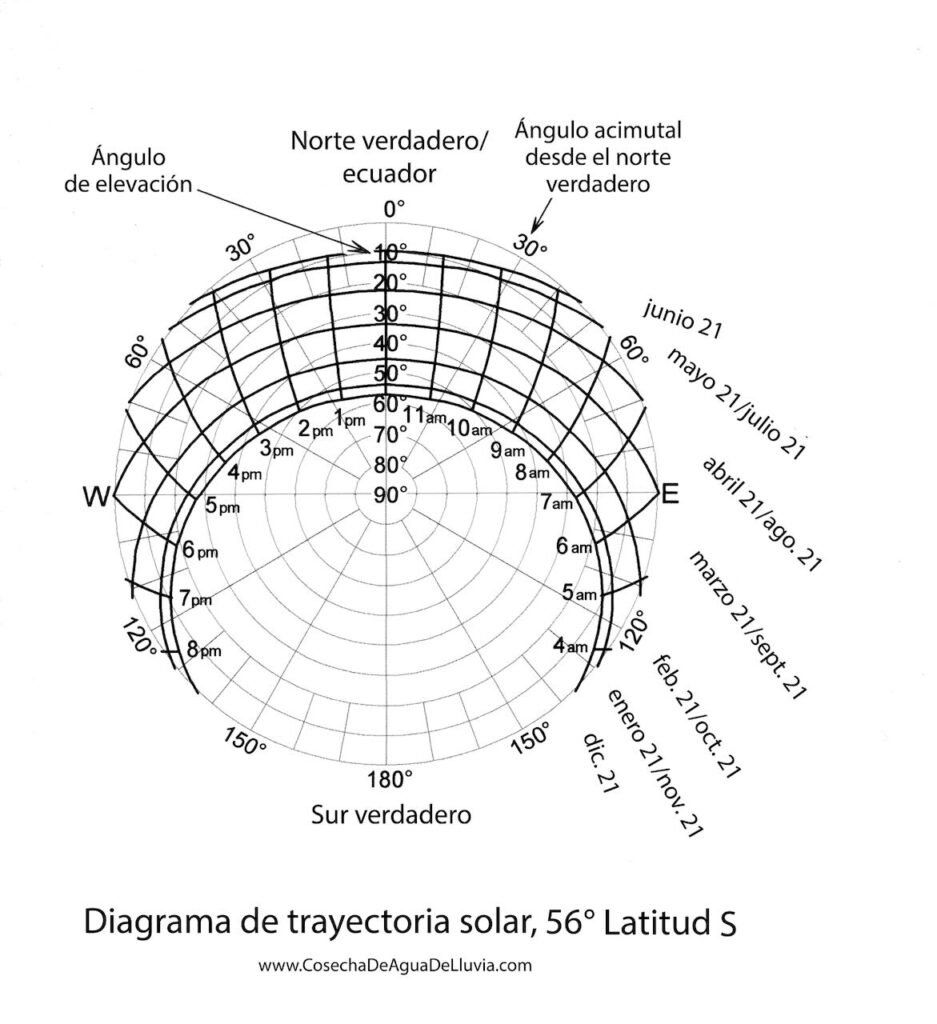

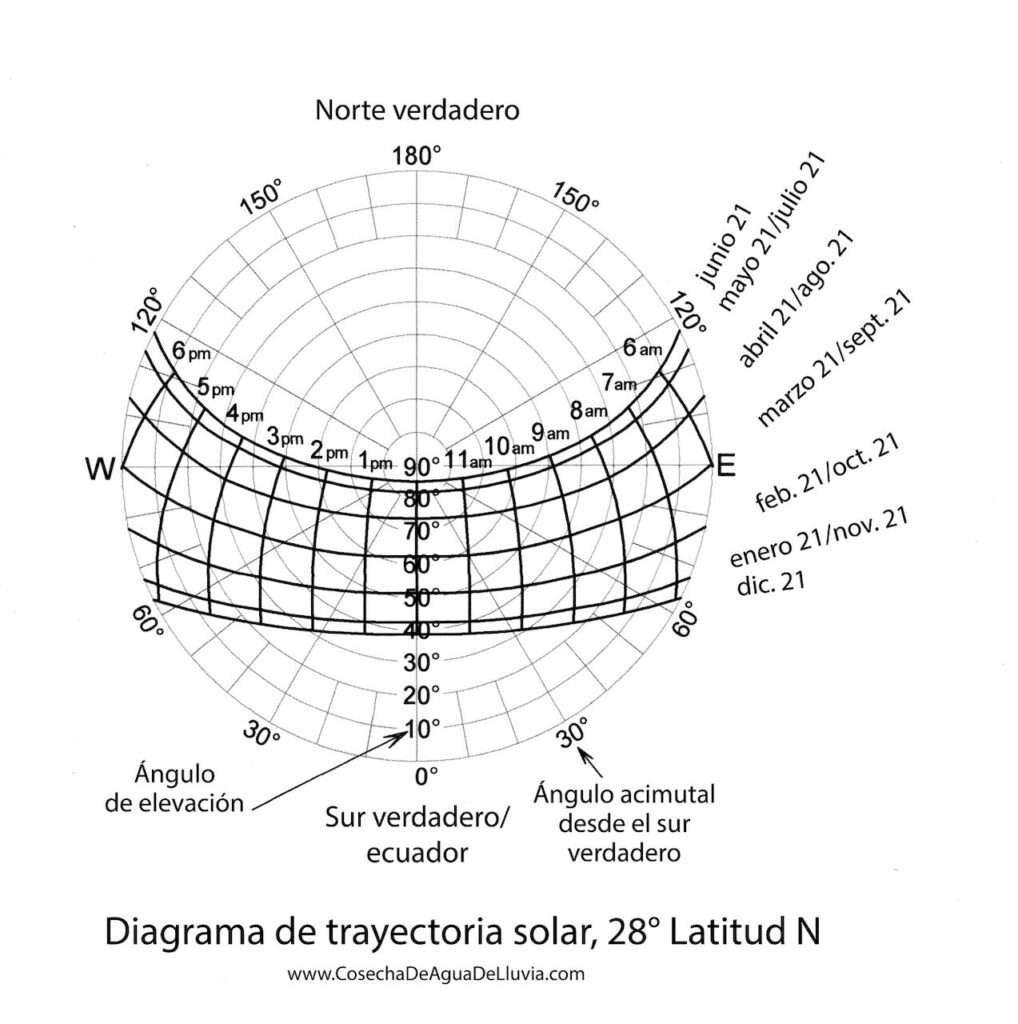

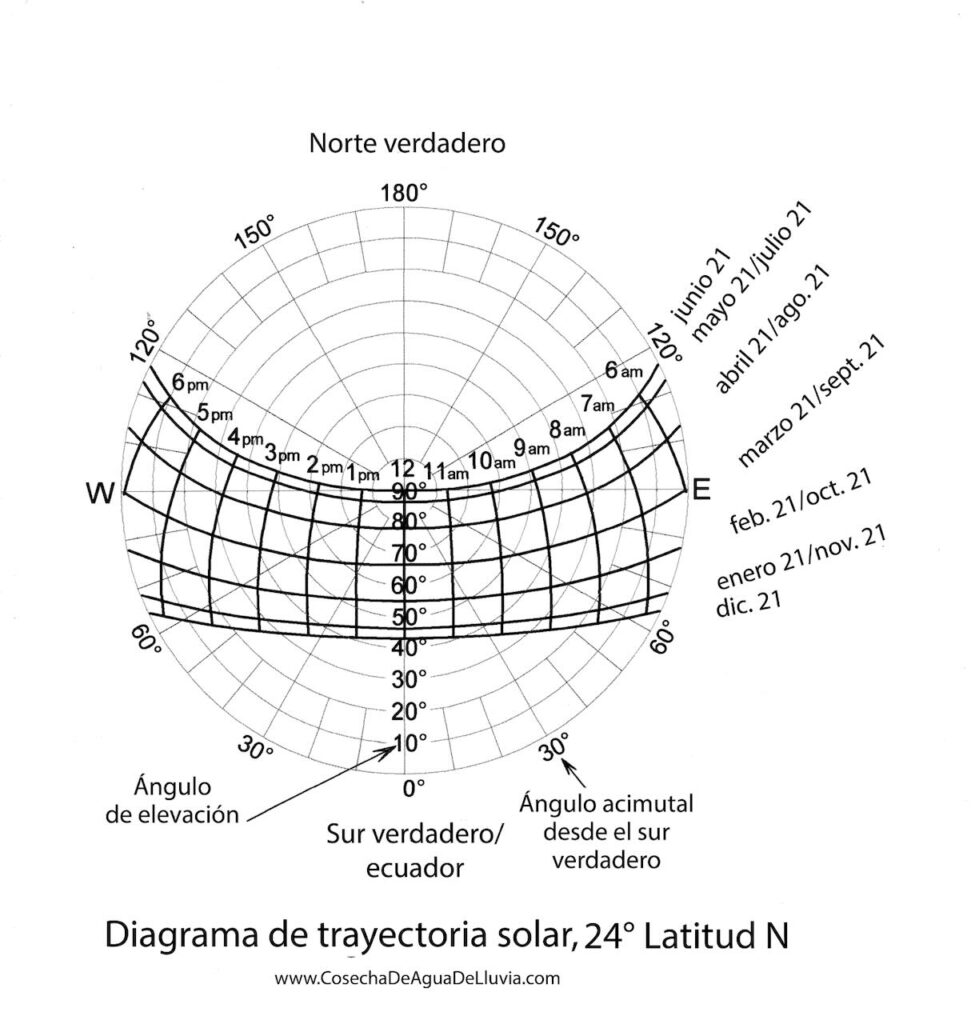

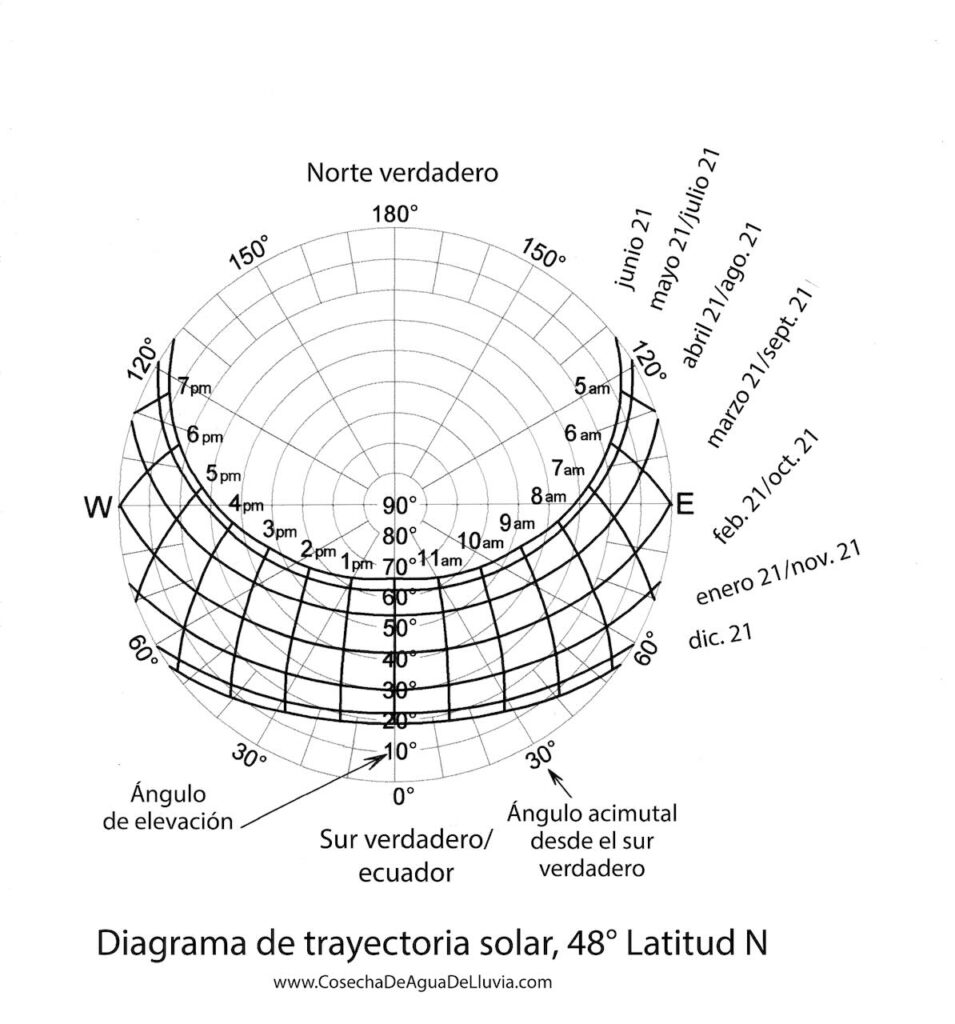

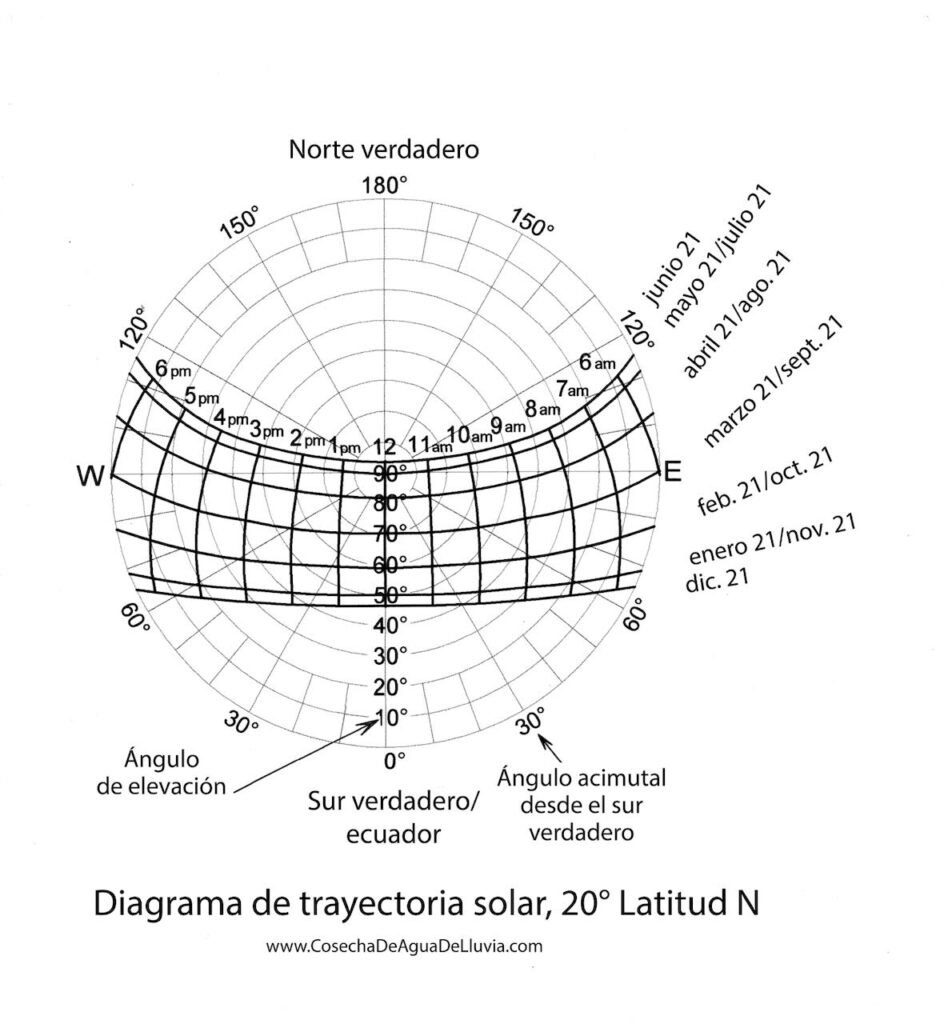

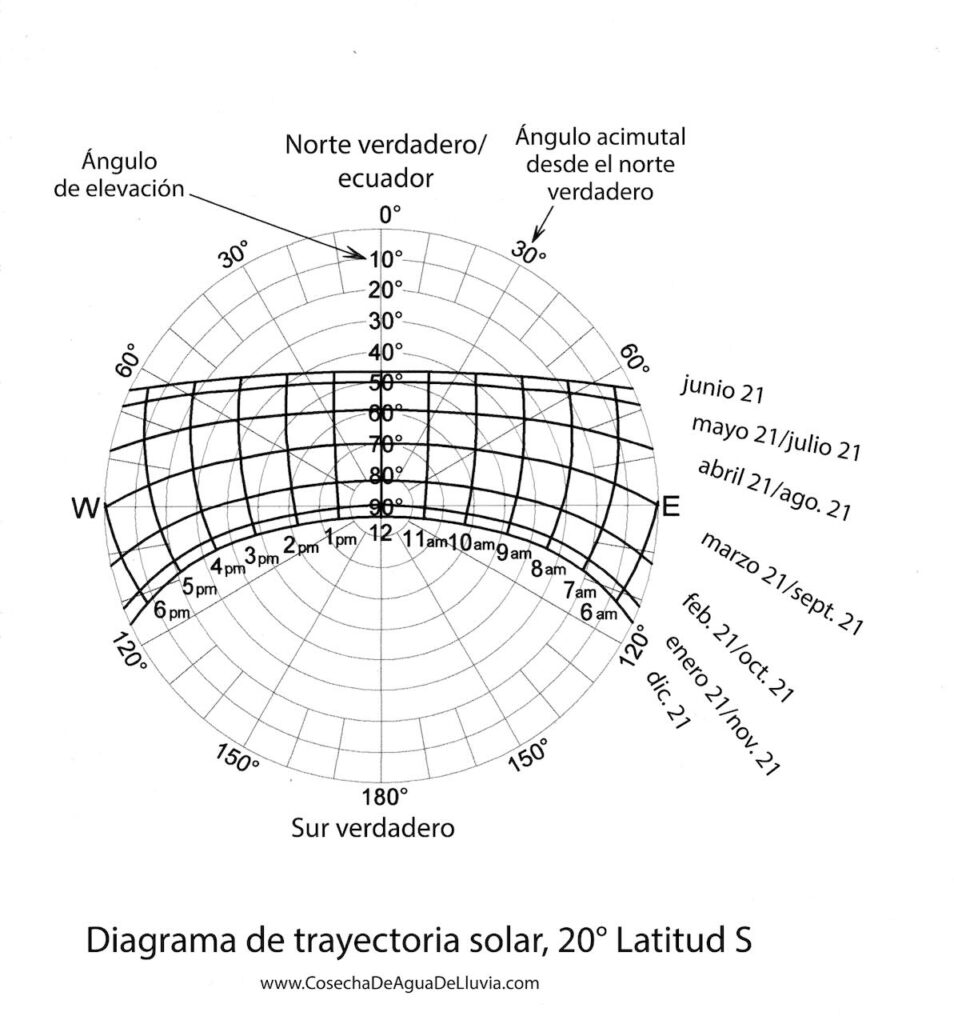

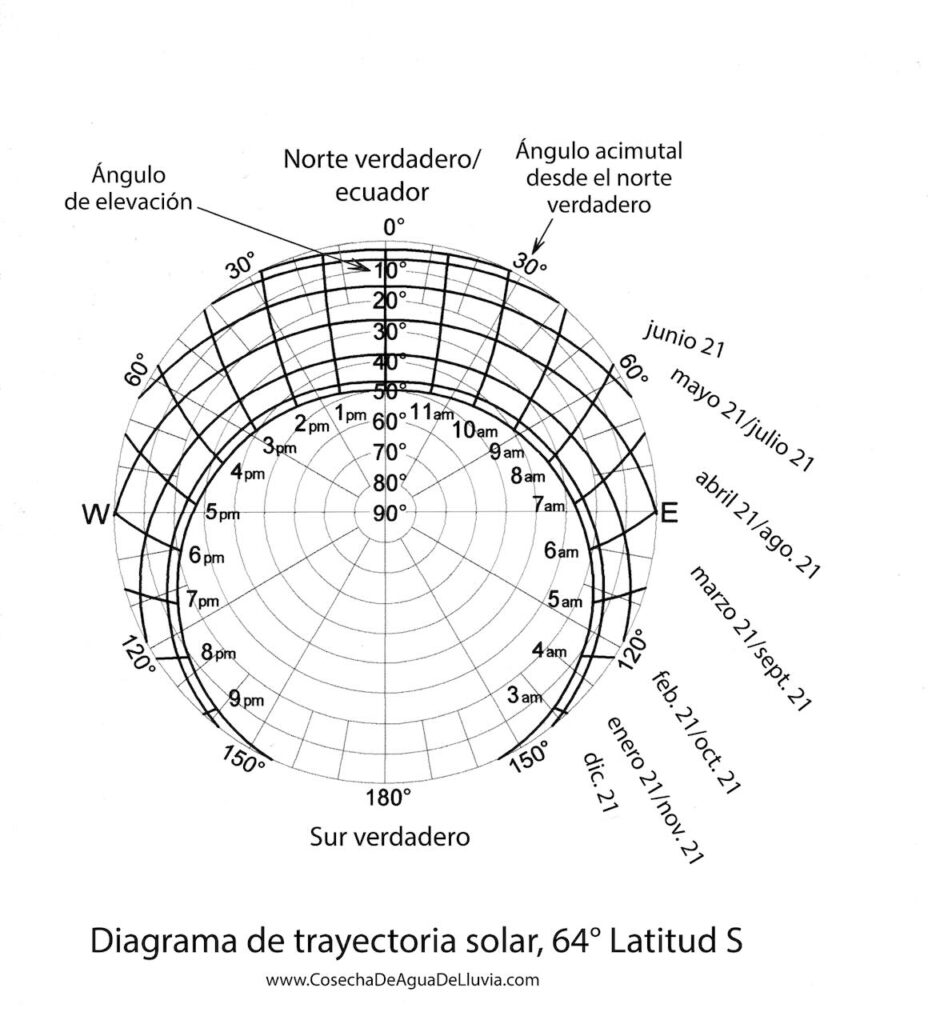

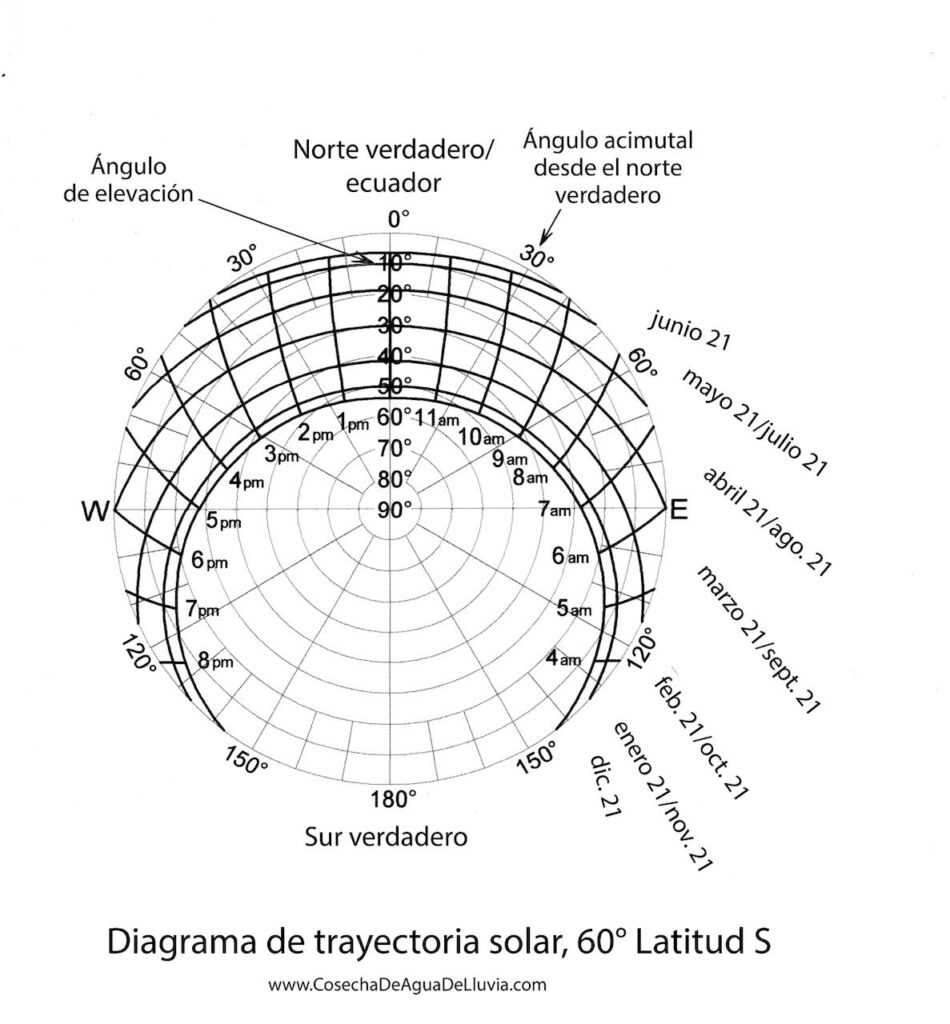

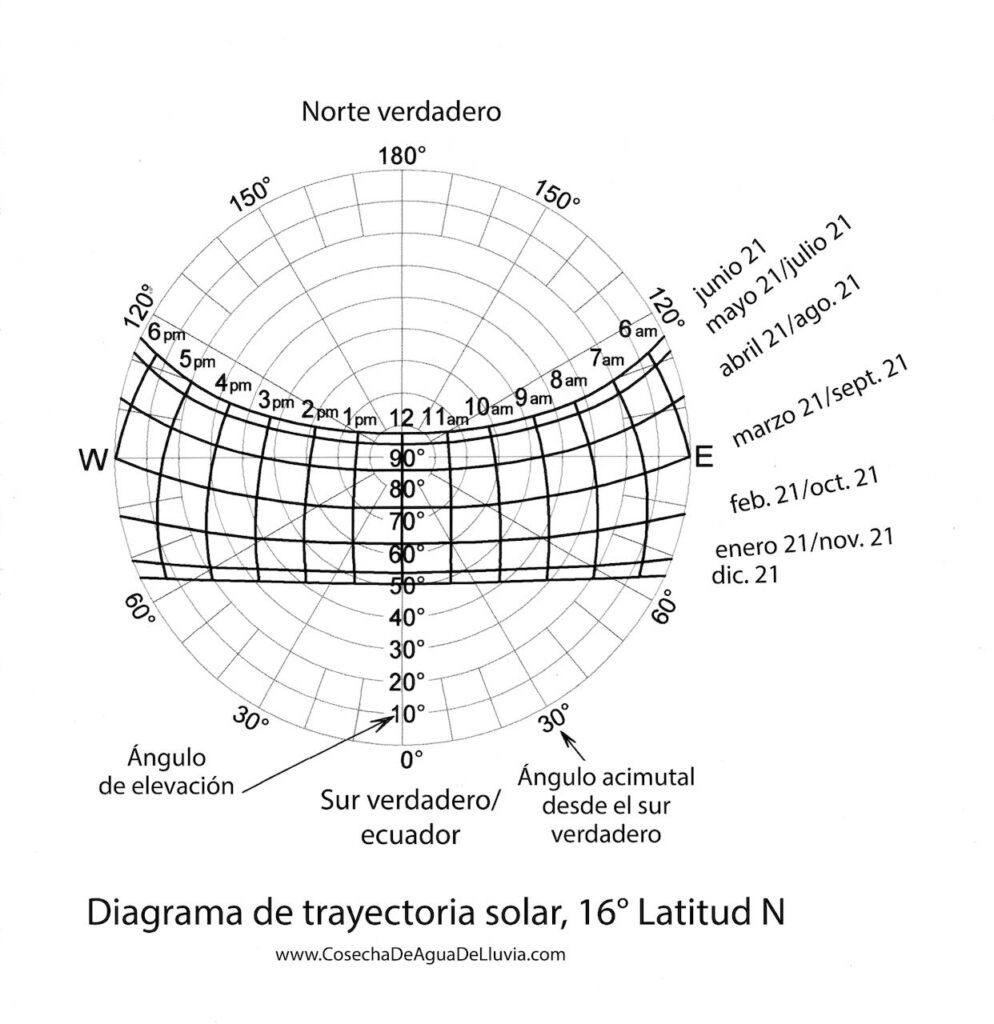

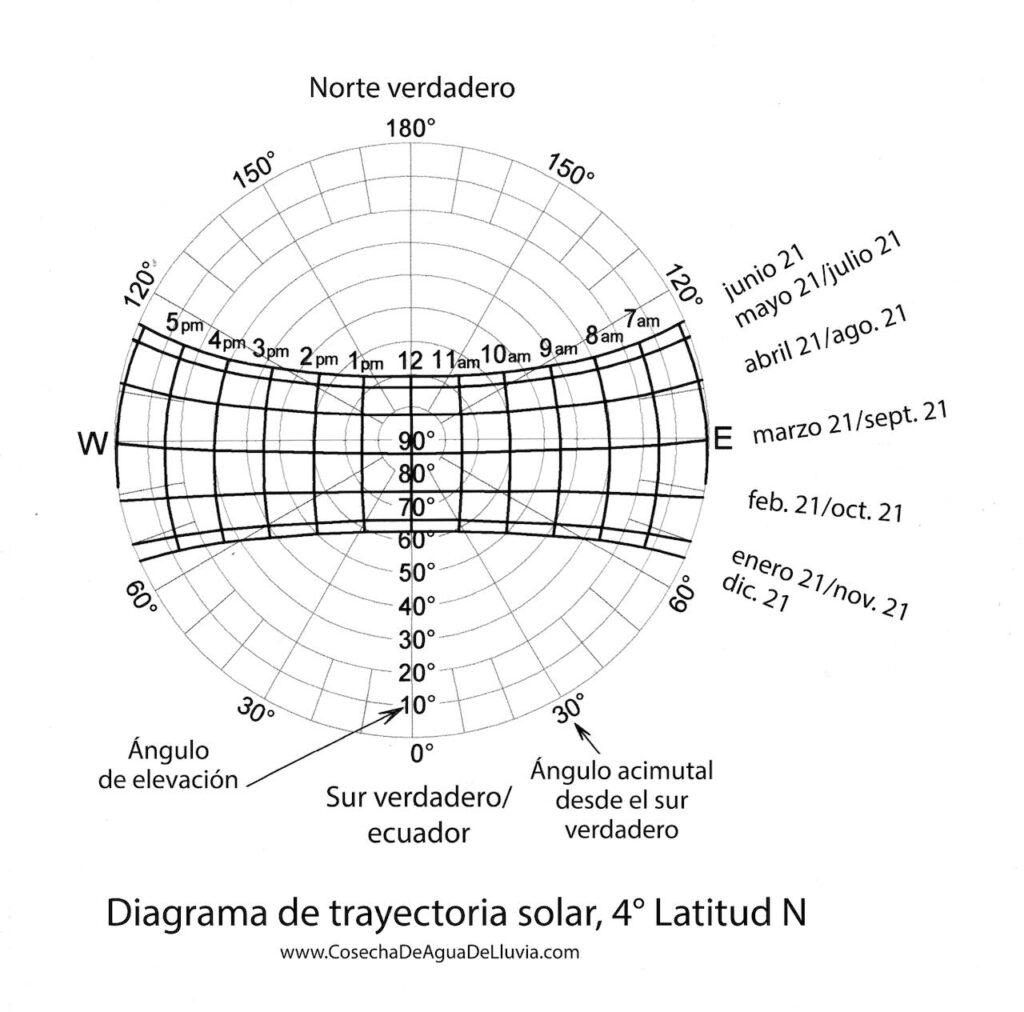

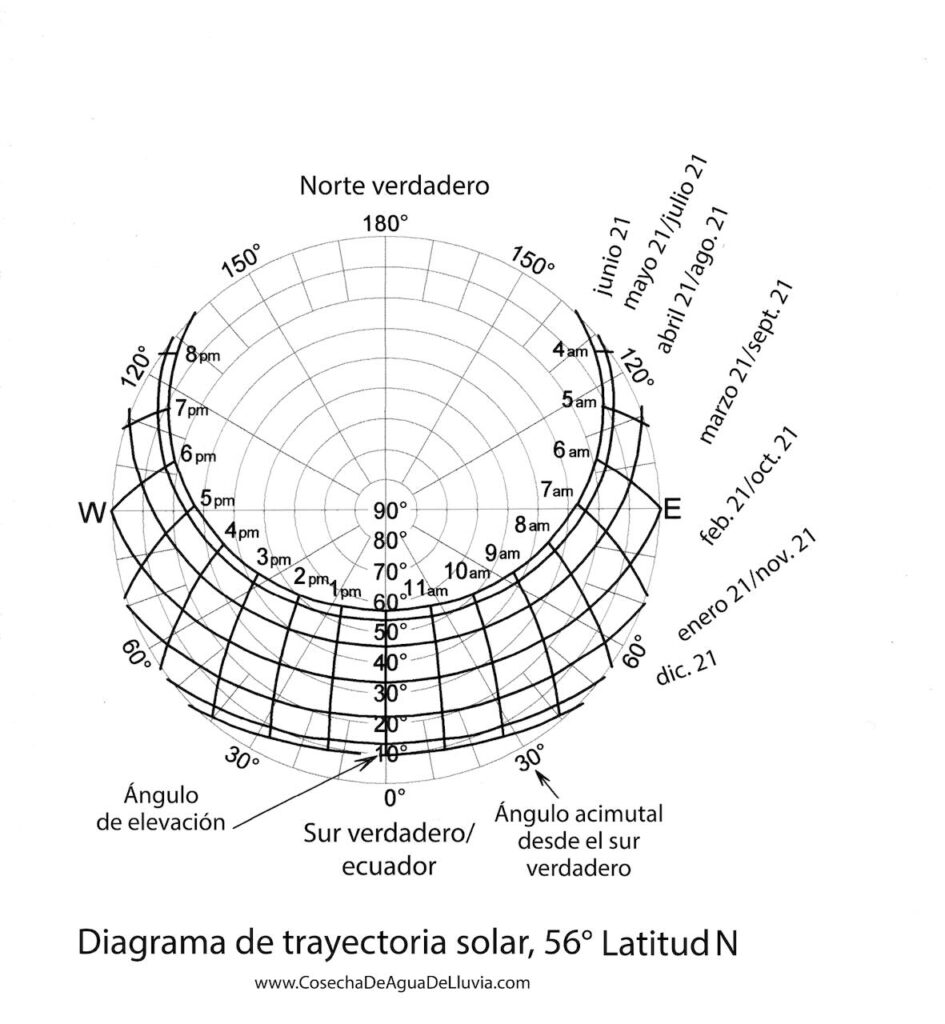

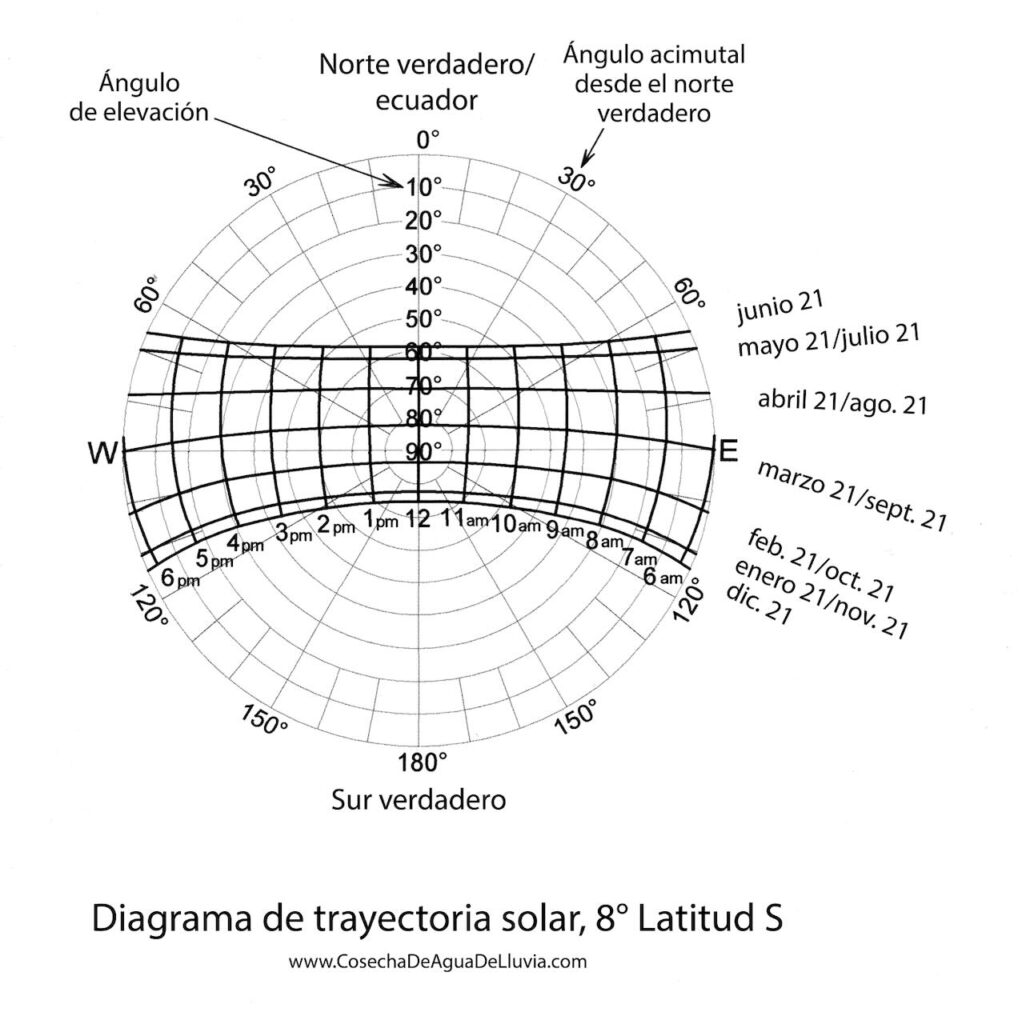

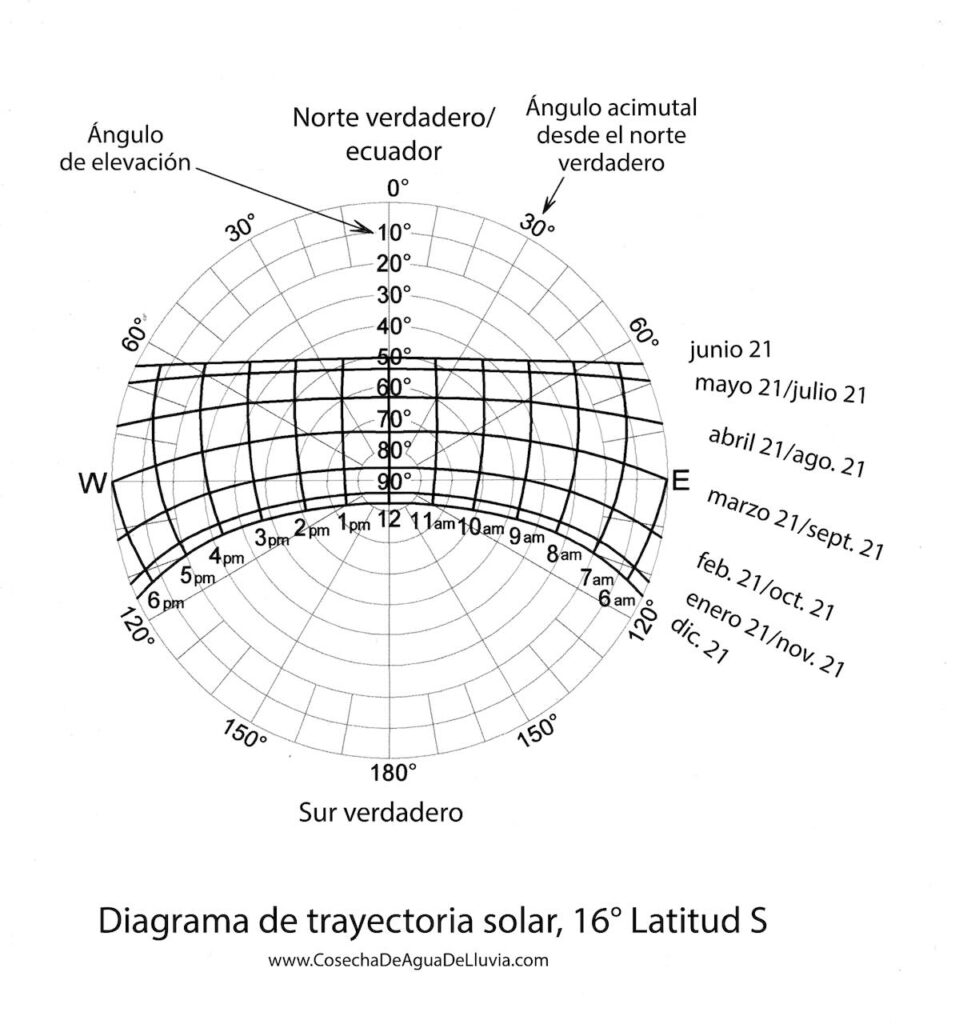

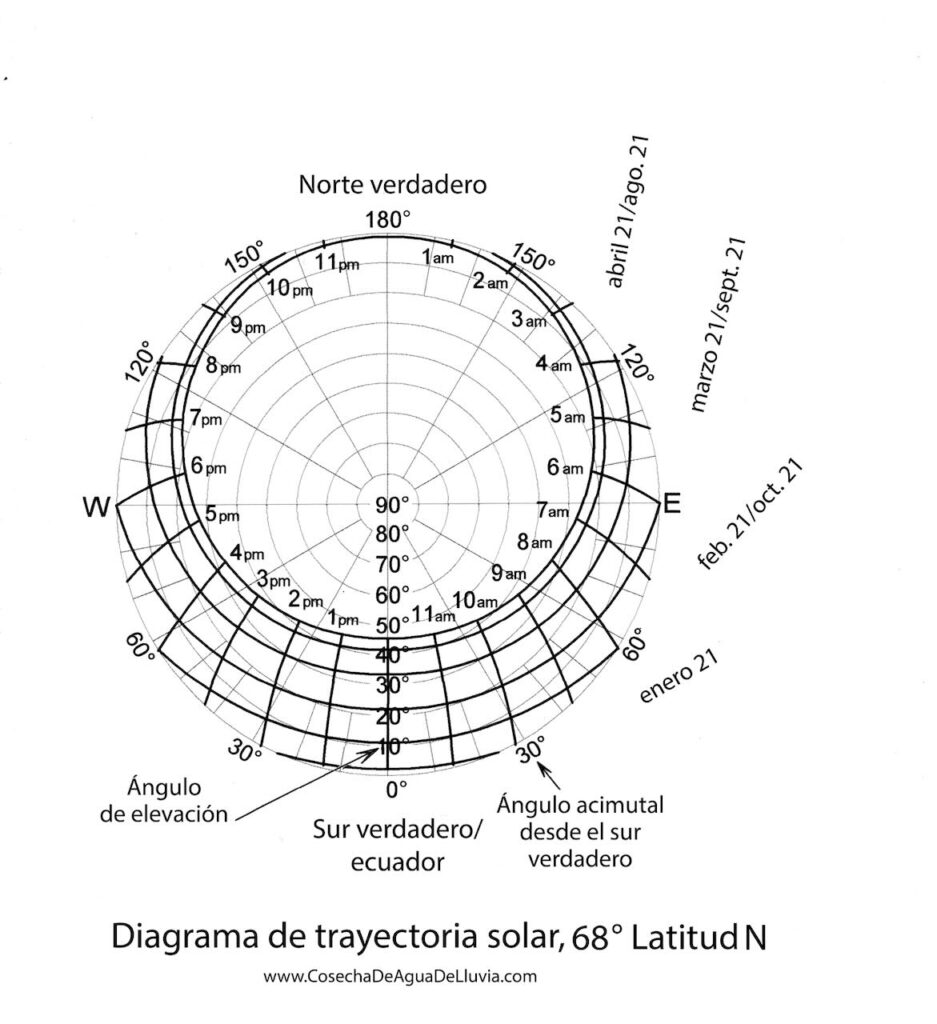

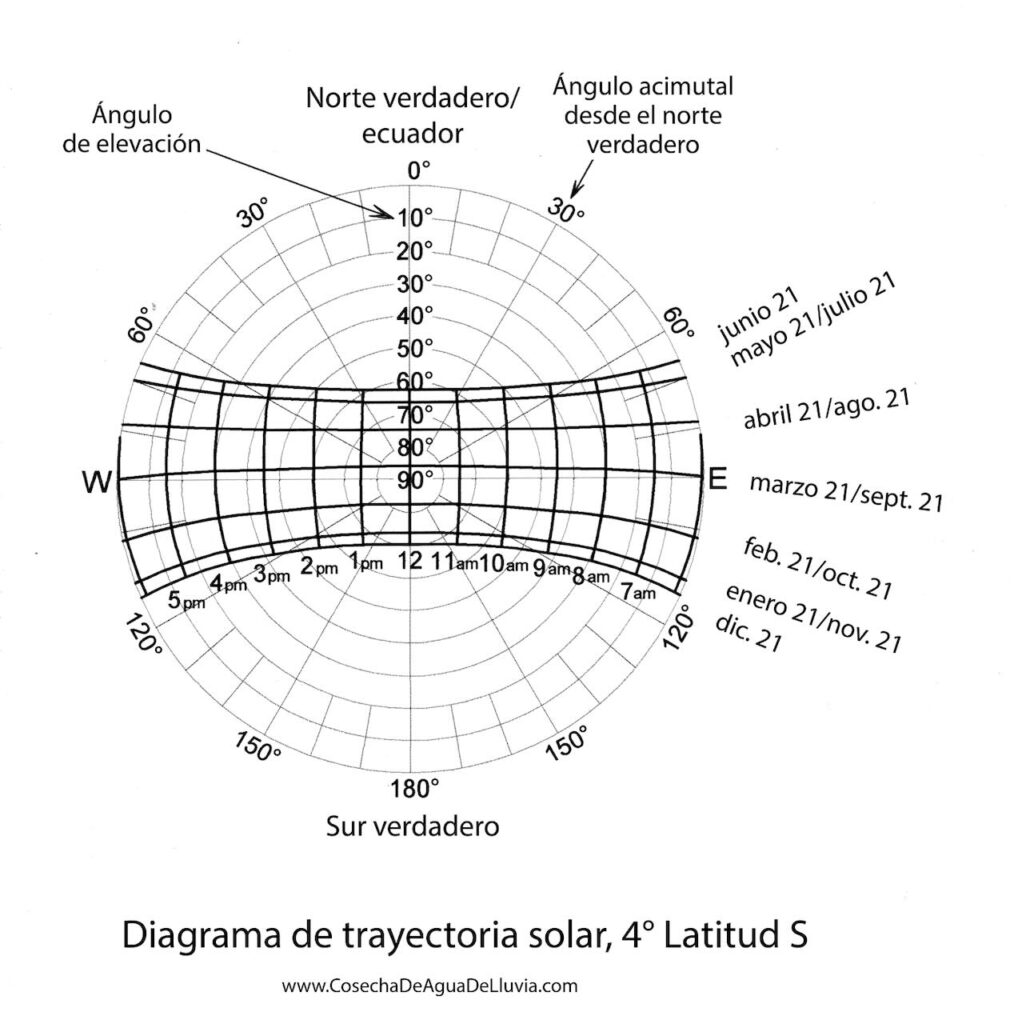

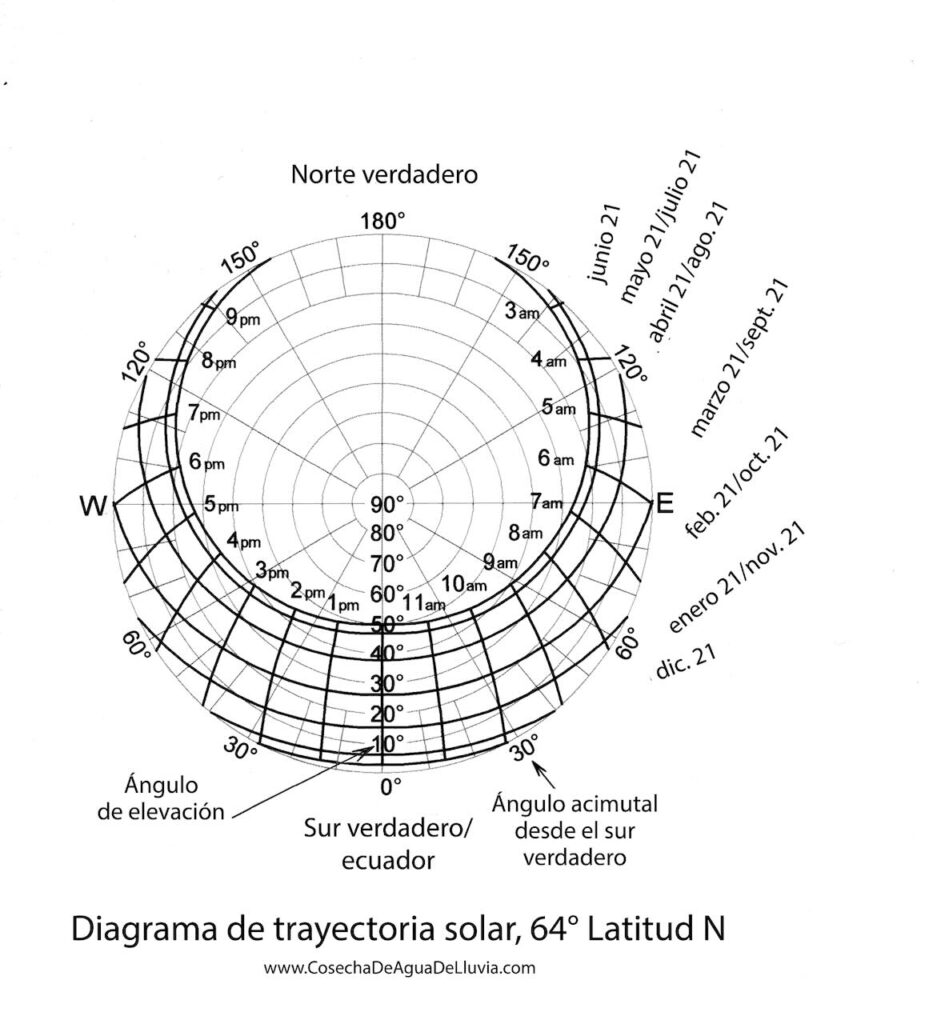

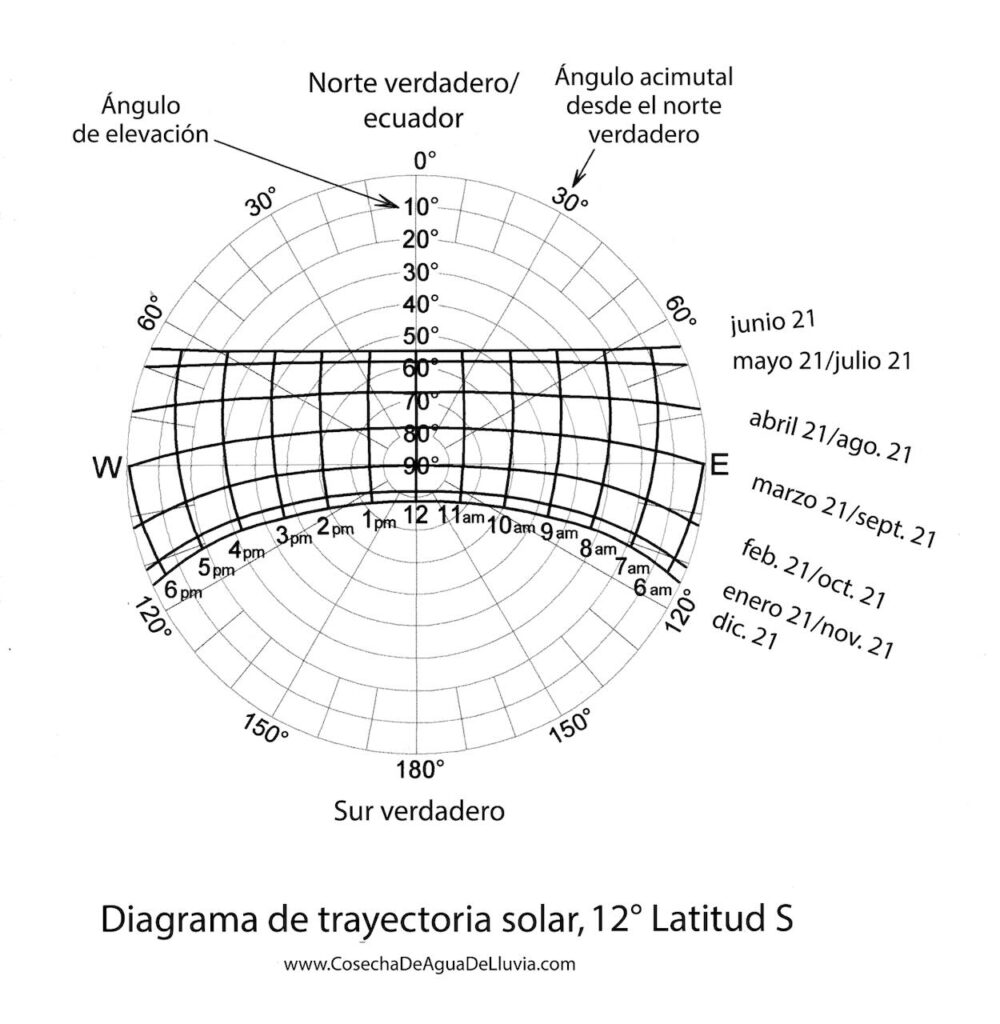

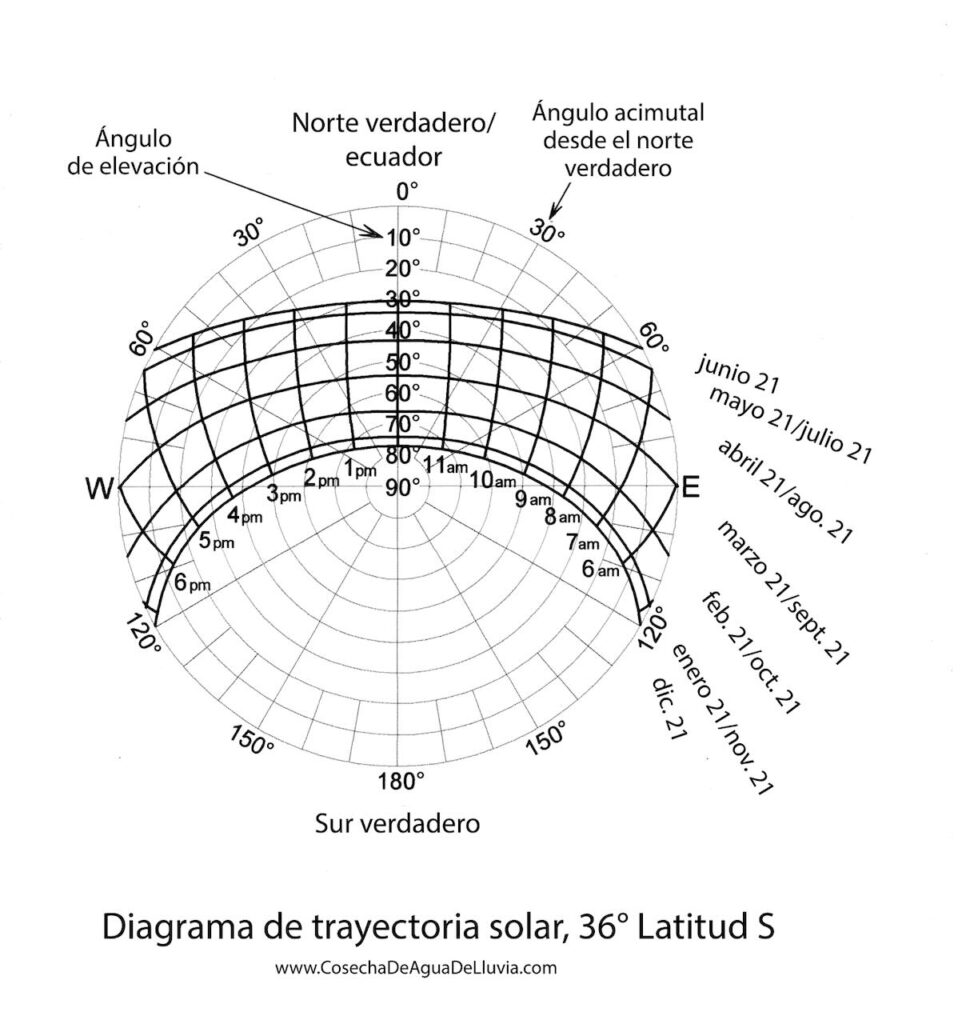

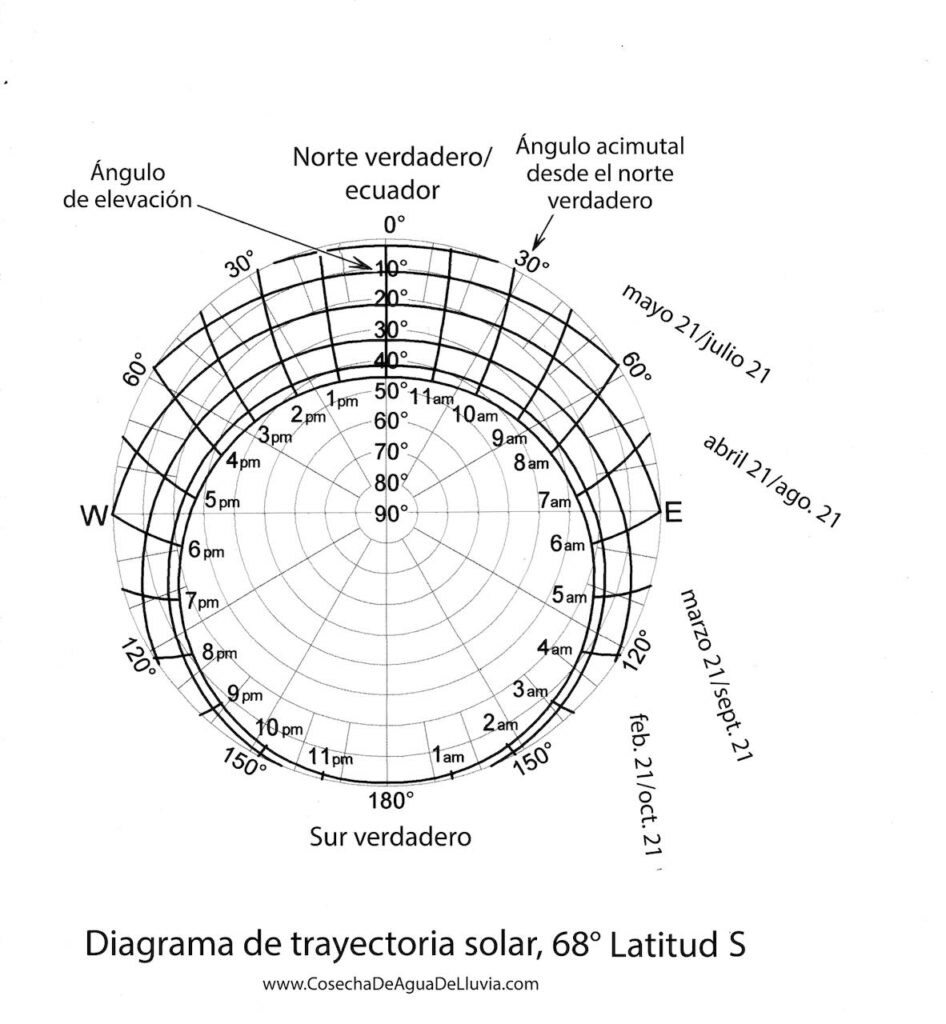

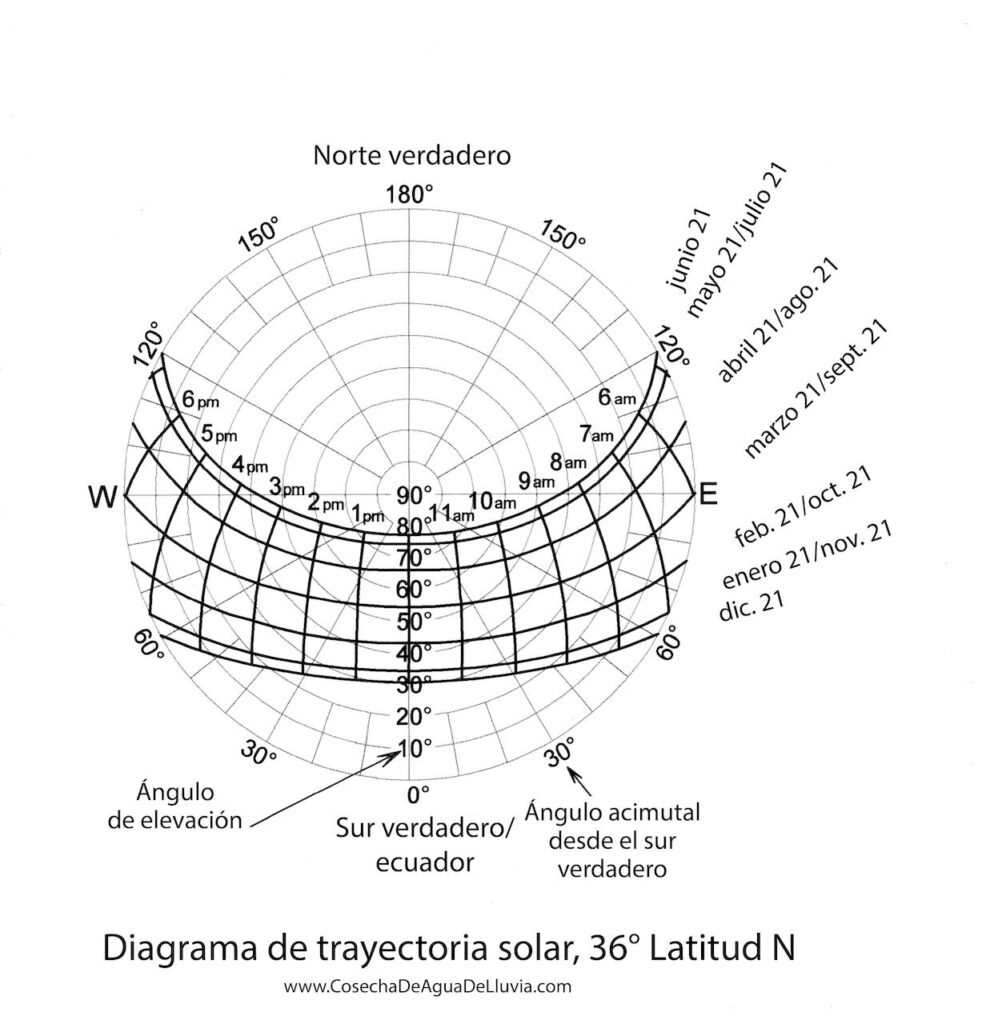

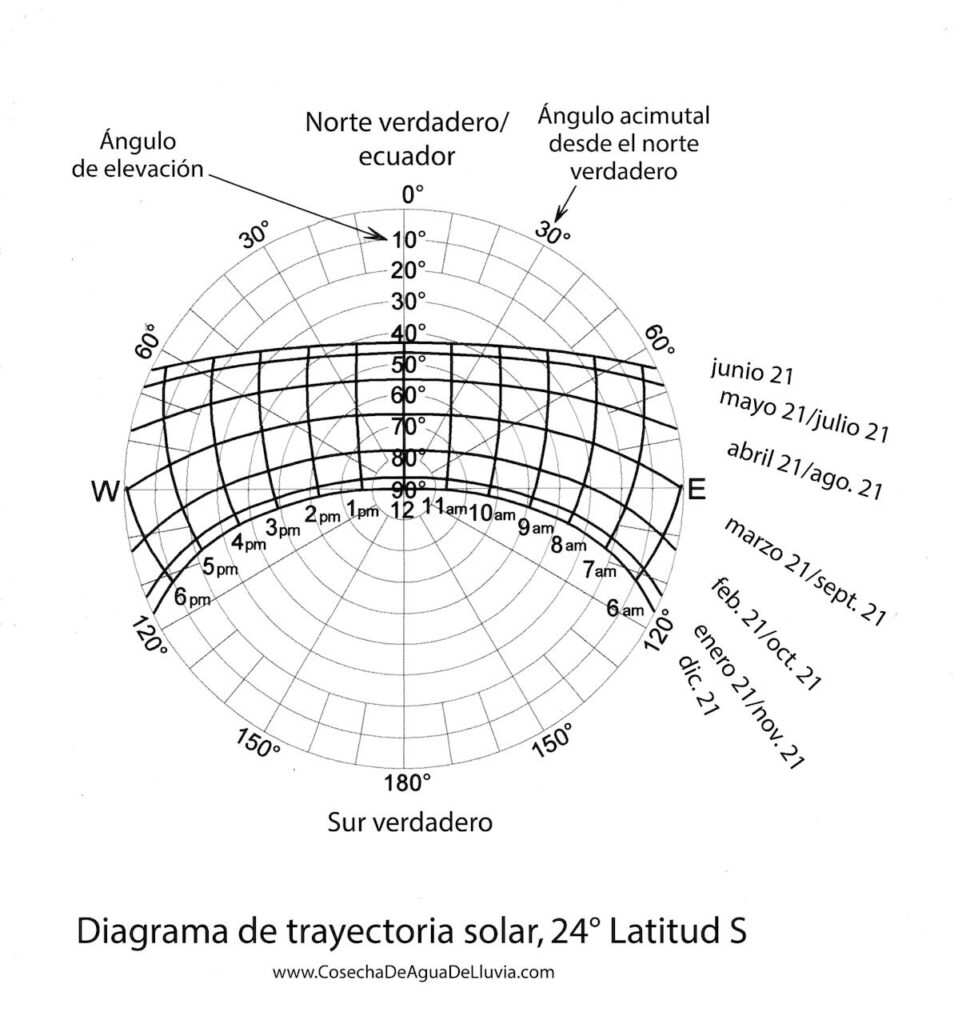

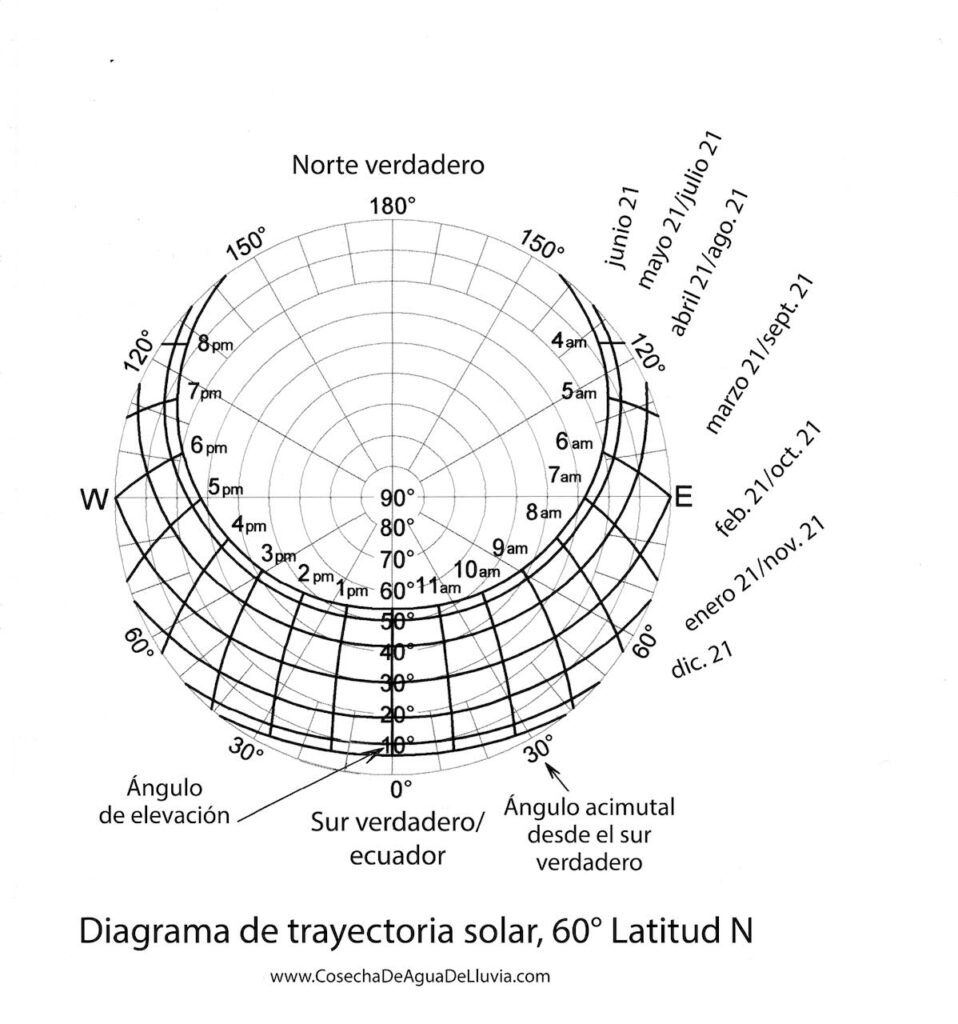

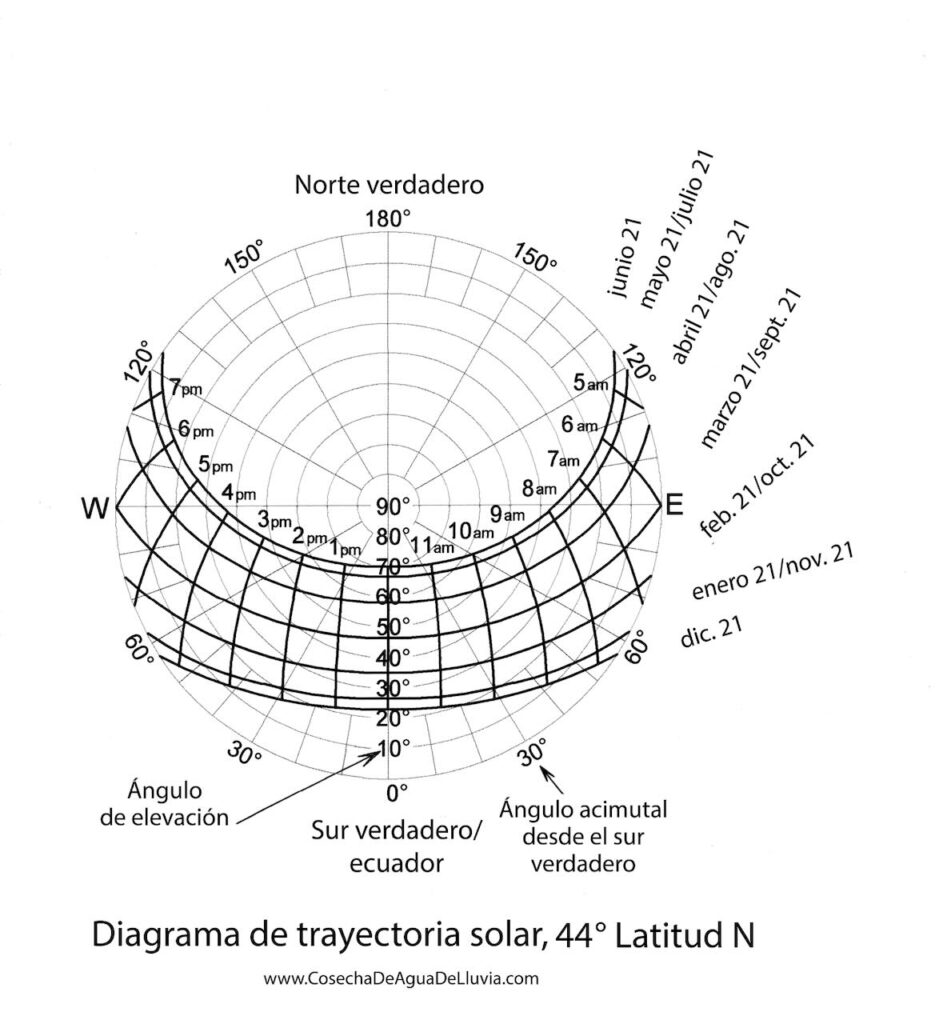

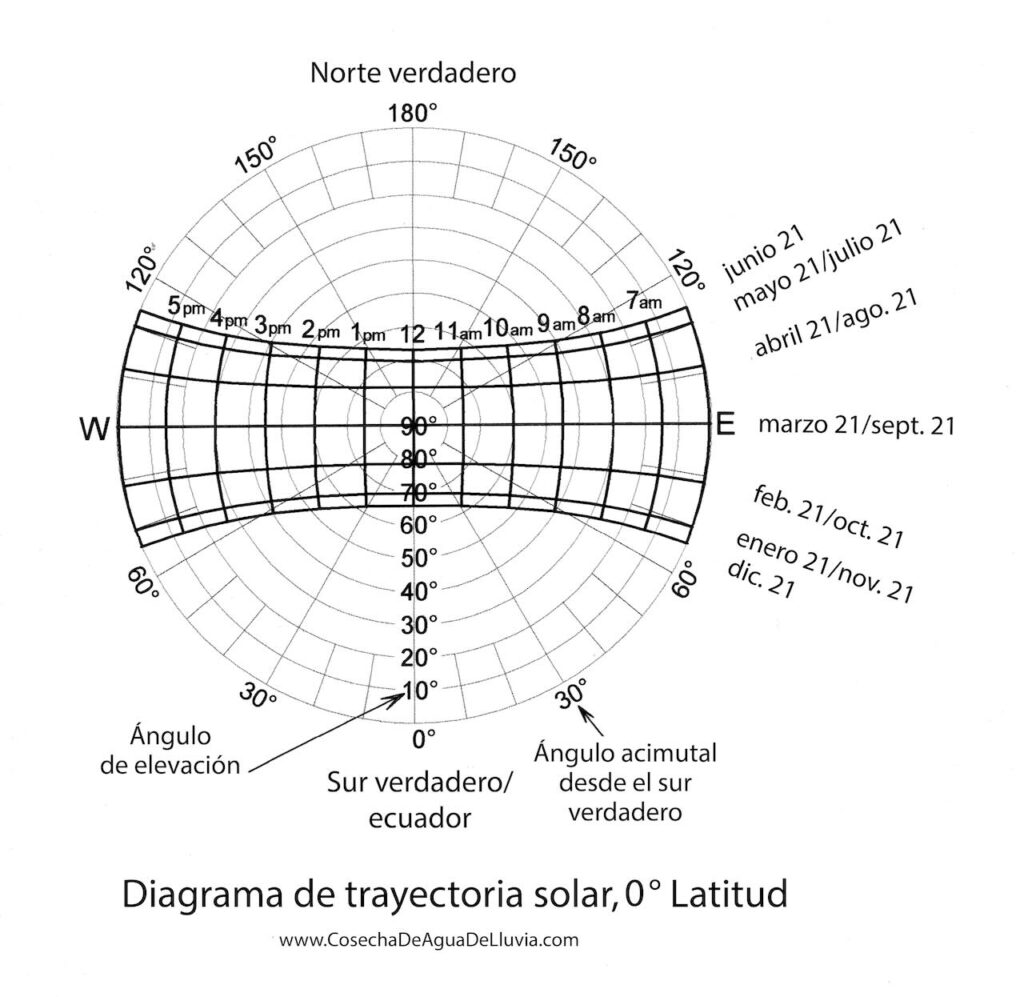

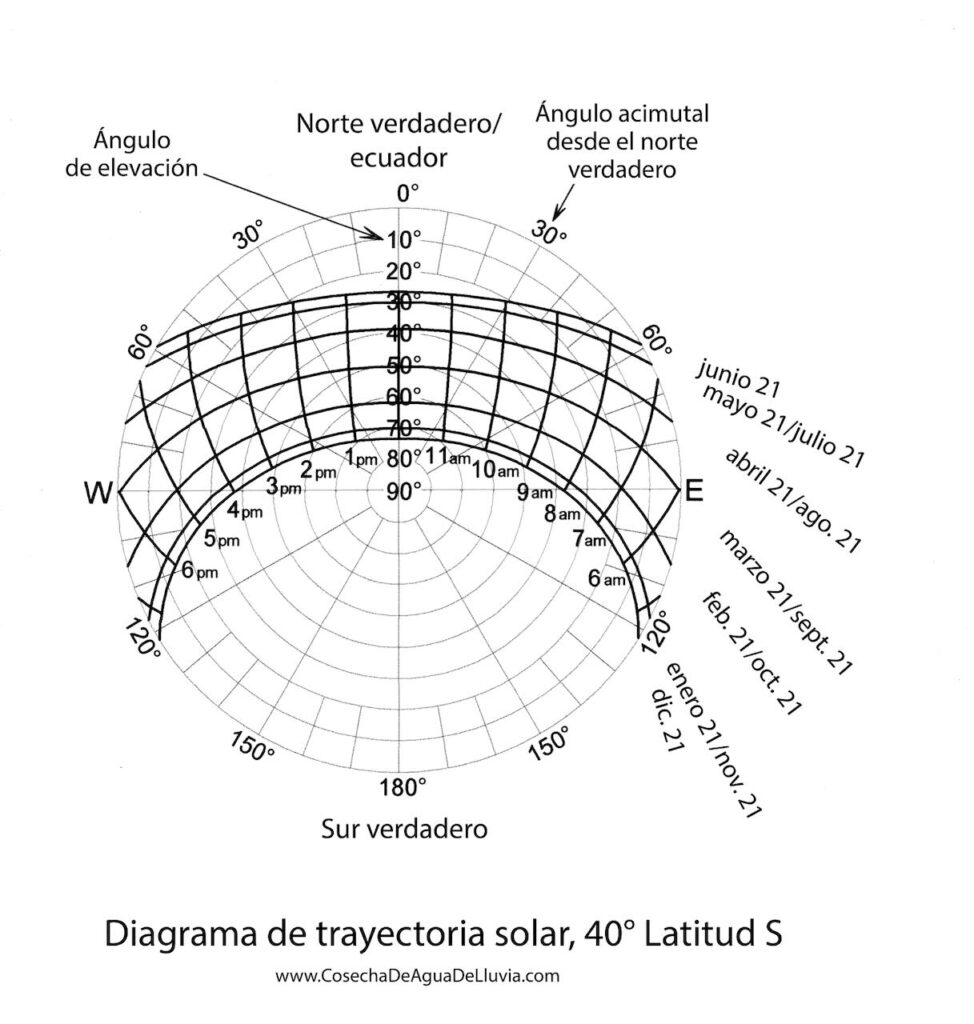

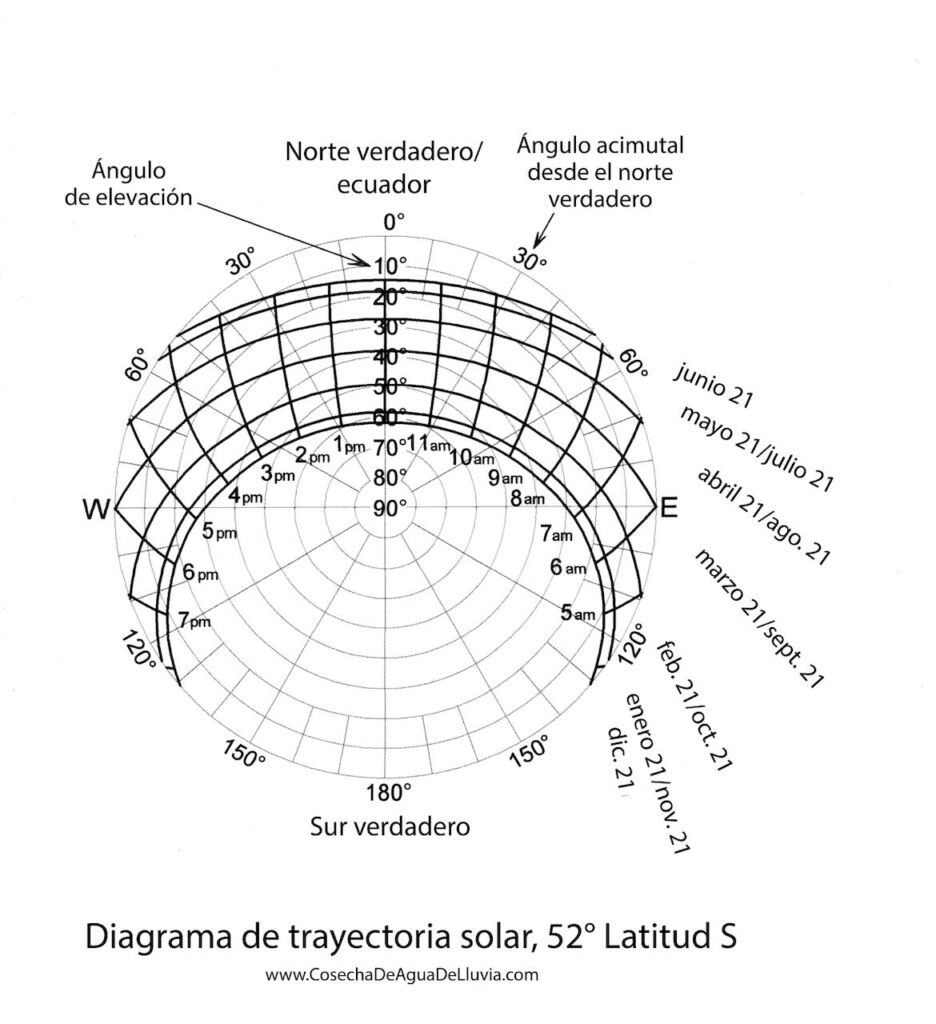

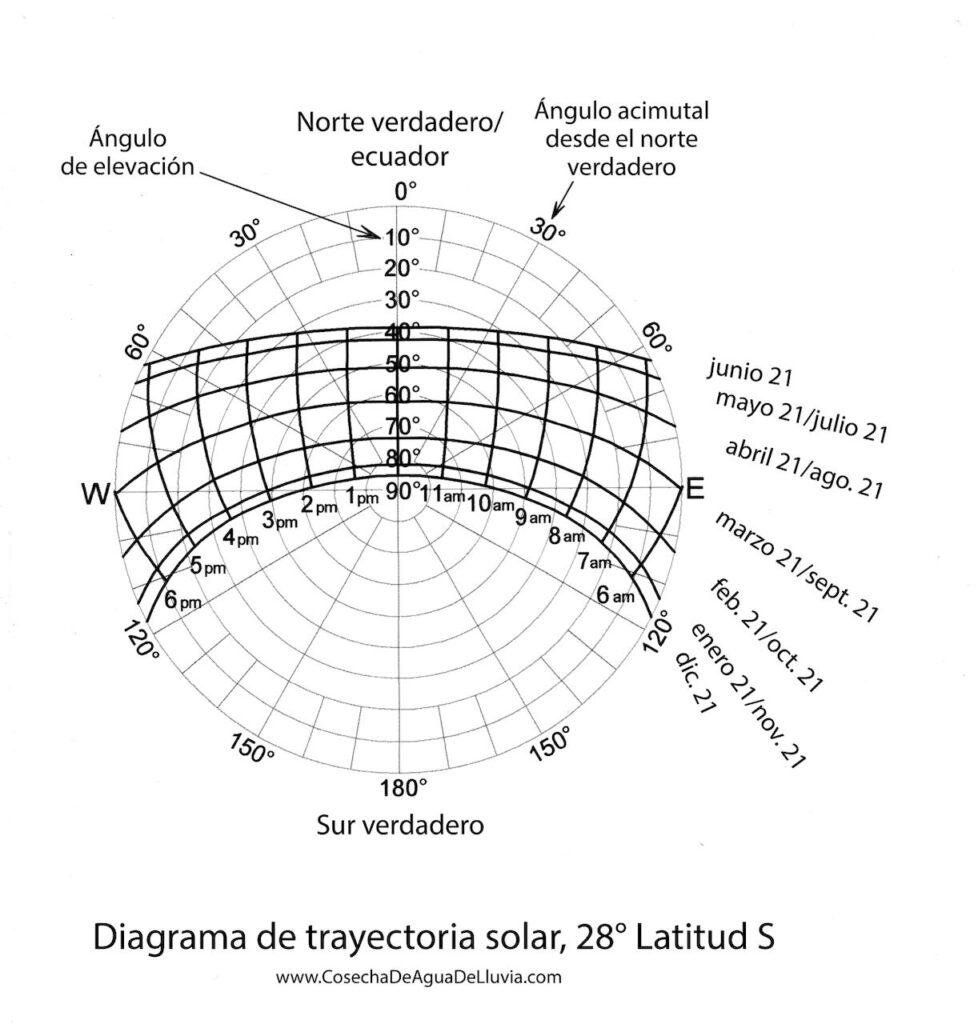

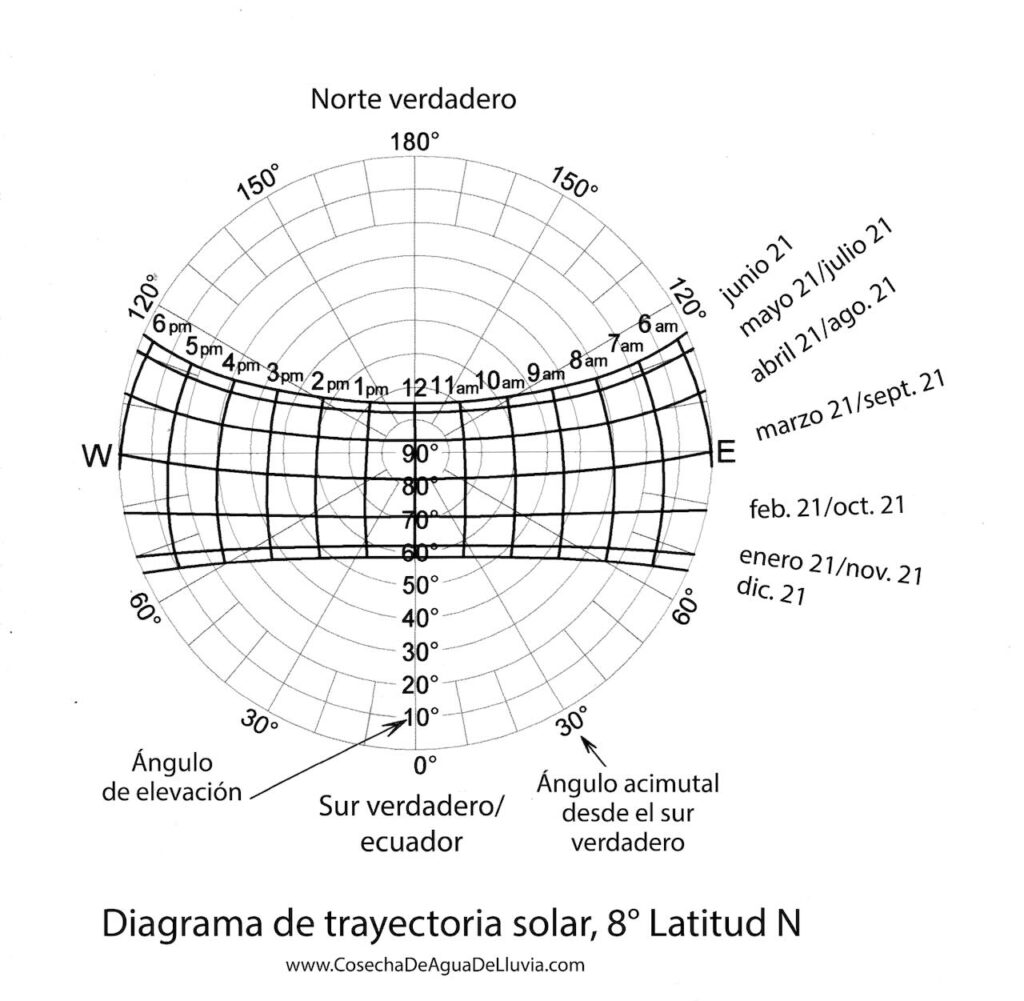

Diagramas de la trayectoria solar para latitudes cada 4˚ desde 68˚N hasta 68˚S
